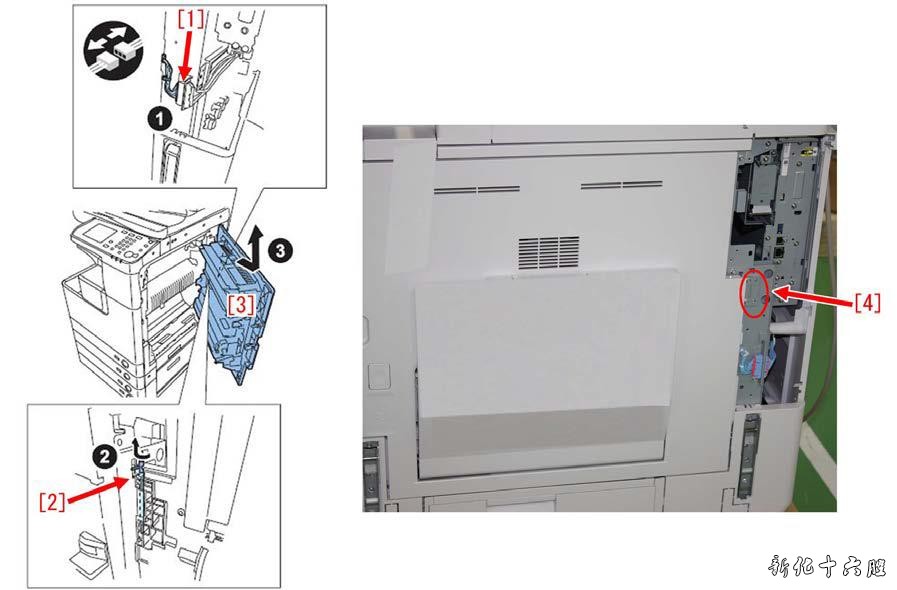

产品型号： iR-ADV 4051 系列 iR-ADV 4251 系列 iR-ADV 4551 系列 故障现象 当使用A5R/STMTR纸张输出双面时，可能发生010D卡纸。 -010D：双面输纸传感器（S7）延迟卡纸 故障原因 如果在高温和高湿环境下使用受潮卷曲的纸张，纸张前端会被右侧门静电贴阻挡，导致上述卡纸故障。 现场对策 当出现上述卡纸时，准备2张新型号静点贴片(FL1-6367-000)，按照以下步骤进行操作。 1） 请参考维修手册“4.零件更换和清洁>外部盖板>拆卸右后侧盖板”，拆下右后侧盖板； 2） 拆卸下面插头[1]，1个定位销[2]拆下手松搓纸单元； 备注：iR-ADV 4551系列需要拆卸2个螺丝[4]

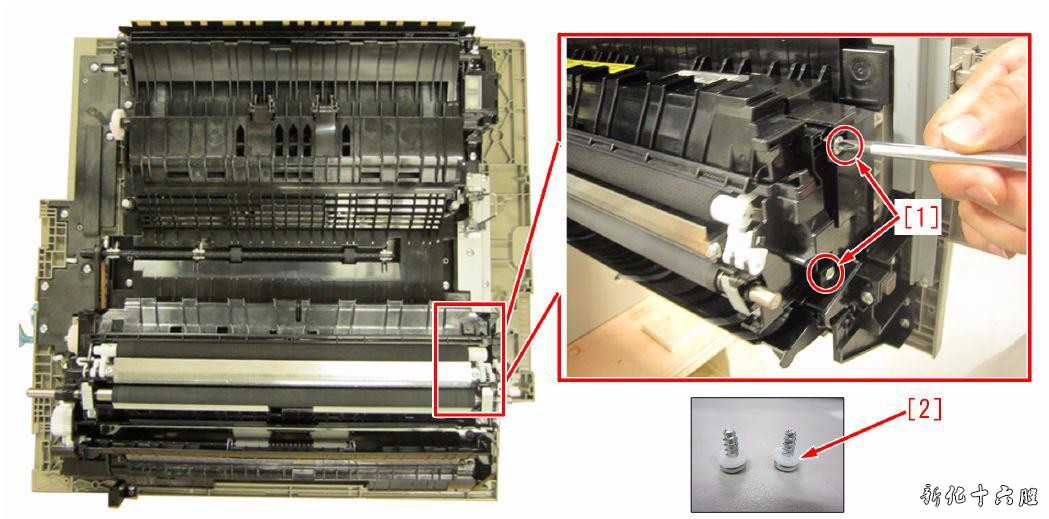

3） 拆下2颗螺丝[1]； 注意：注意2颗螺丝[2]的垫片不要掉落。

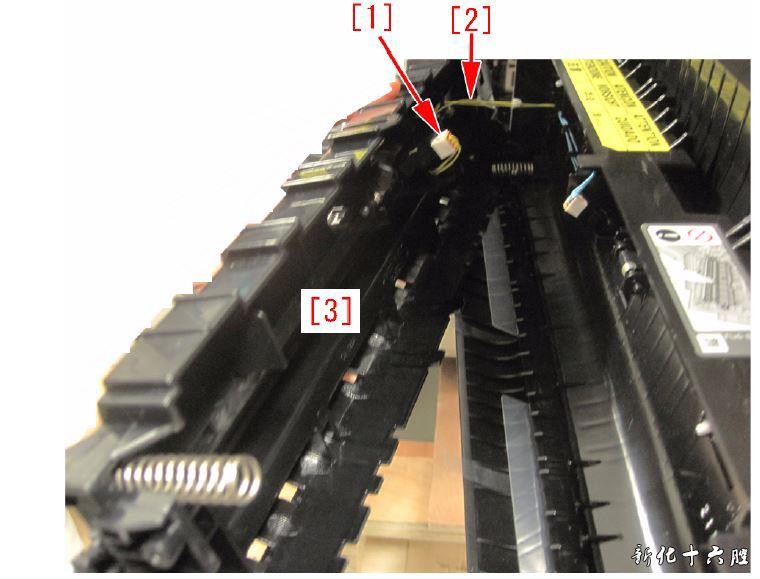

4） 断开插头[1]和连接线[2]拆下转印供纸组件[3]。如果拆下插头比较困难，可以拆下整个单元。 注意：拆卸时不要将连接线弄断。

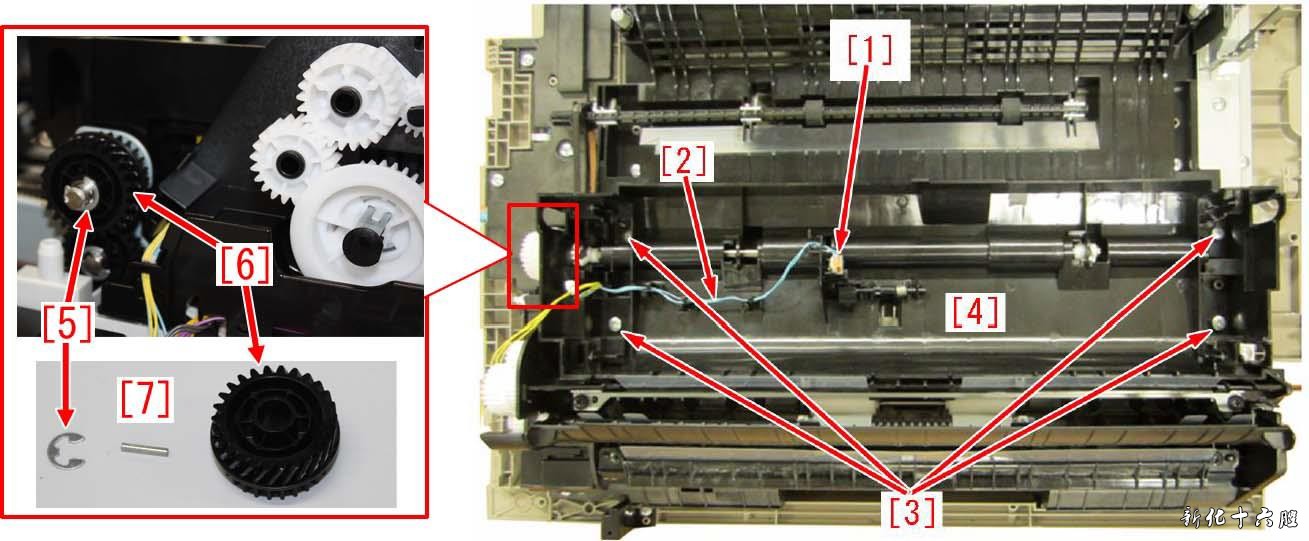

5） 断开1个插头[1],线束[2]和4个螺丝[3],拆下双面供纸单元[4]. iR-ADV 4551系列需要拆下E型卡簧[5],齿轮[6],和固定销[7]. 注意： -小心线束不要断

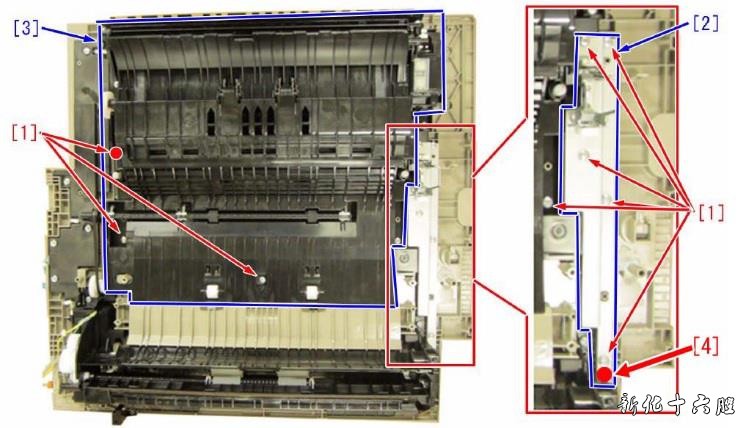

6） 拆下9颗螺丝[1]拆下挂钩单元[2]和双面框架单元[3]。 iR-ADV 4551系列需要拆下1颗螺丝[4]。

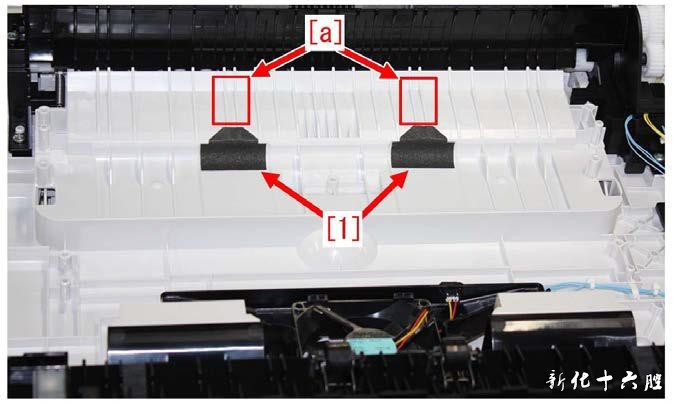

7） 如果静电压片[1]安装在右侧门组件上，将其拆下使用无纺布蘸酒精清洁表面[a]。 参考：根据机器的不同，有的机器可能没有静电贴片。

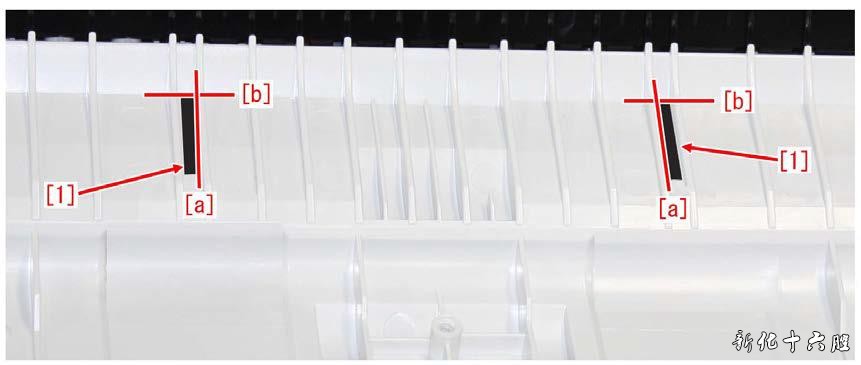

8） 参考以下红线位置粘贴2个新型号的静电片[1]。 参考红线[a]：将静电贴片[1]的纵向方向与肋部接触，使间隙小于0.5毫米。 参考红线：将静贴[1]的短方向与脊线对齐，使间隙小于1.0 mm。 粘贴的贴片不要超过[a]和红线，然后确认贴片没有贴在肋骨上，不突出，不起皱，不脱落。
9） 从步骤6）开始倒序安装。 |
