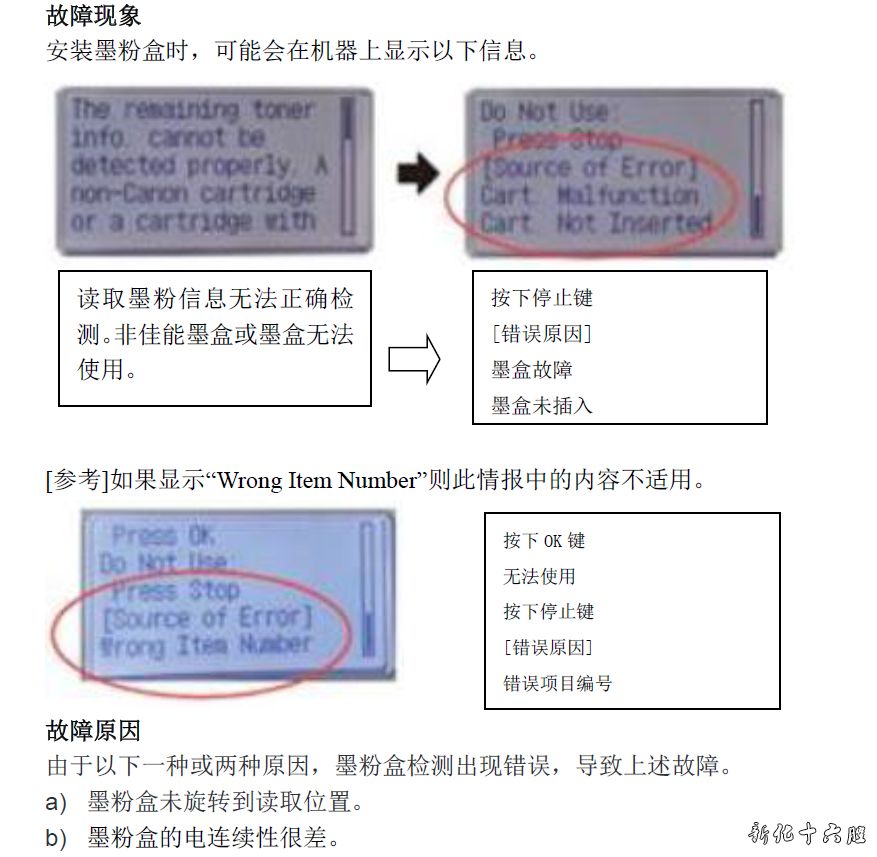

产品型号： imageRUNNER1435 imageRUNNER1435IF 故障现象 安装墨粉盒时，可能会在机器上显示以下信息。
维修工作 当出现以上故障时，准备并更换新型号齿轮支架(FM1-B413-010)。新型齿轮架是原因a)引起此故障的解决方法。 a) 更换齿轮架 a-1)参考维修手册拆下显影器。 a-2)参考维修手册拆下齿轮架，然后更换新型号的齿轮架。
a-3)将显影器倒序安装回主机内部。 如果更换齿轮架后显示的信息没有清除， 准备并更换新型号墨粉盒传感器架1（FE4-12250-010）。新型号的墨粉盒传感器架是针对原因b）的解决方法。 b) 更换墨粉盒传感器架1 b-1) 参考维修手册拆下显影器。

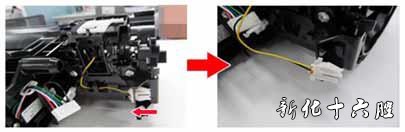

b-2） 断开连接器 向箭头方向推连接器，然后从支架上释放它。

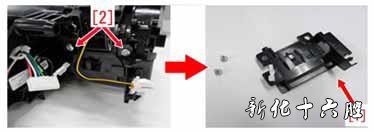

b-3) 拆下传感器盖板 拆下2 颗螺丝[2]取出传感器盖板[1].

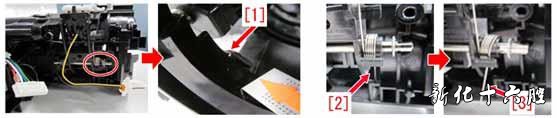

b-4) 松开扭力弹簧 松开扭转弹簧[1]的下侧，该下侧通过将其从[2]一侧推入，钩住展开盖的内部如图[3]所示。

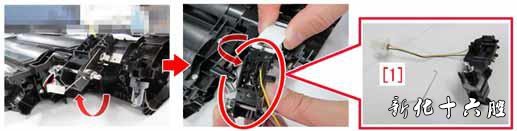

b-5) 拆下传感器支架单元。 将传感器固定器单元提起，然后握住接地固定器链接的同时轻轻扭转它以拆下传感器支架单元[1]。

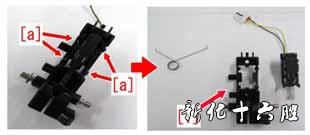

b-6) 拆下墨粉盒传感器架。 松开4 各卡爪，取出墨粉盒传感器架2[1]. [备注]小心不要将挂钩弄坏。

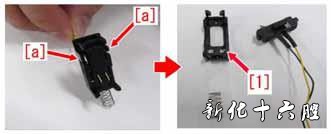

b-7) 拆下墨粉盒传感器架1 松开2 个卡爪[a]，取出墨粉盒传感器支架[1]。 [备注]小心不要将挂钩弄坏
b-8) 更换墨粉盒传感器架1 区分新旧型号：新型支架的弹簧座[B]比旧支架长[A]。

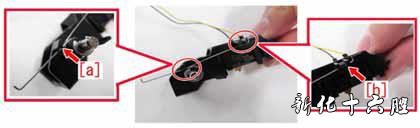

b-9) 倒叙安装以上零件。 请参考以下提示，以供参考。 提示1：如何将扭力弹簧勾到支架上。 - 如图[a]所示，勾住弹簧较短一侧。 - 如图所示，勾住弹簧较长一侧。

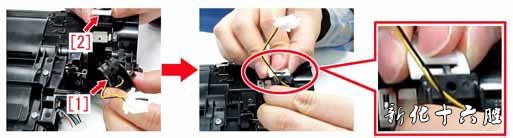

提示2：如何将扭力弹簧勾到显影器单元。 2-1）将传感器固定器单元[1]的挂钩连接到接地固定器连杆[2]。
2-2) 将传感器固定架单元[1]安装到显影器单元。
2-3） 压住弹簧[1]，并将其连接到显影器单元上。

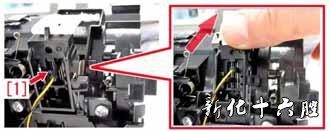

2-4）按住传感器固定架[1],检查是否移动顺畅。

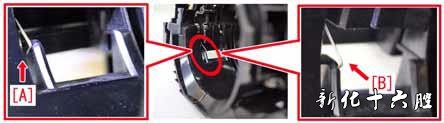

[参考] 图片[A]显示弹簧被正确钩住，图片[B]显示弹簧被松开。如果弹簧是当被按下时，松开传感 器支架单元不能顺利移动。
|
imageRUNNER1435解决墨粉盒错误检测问题
