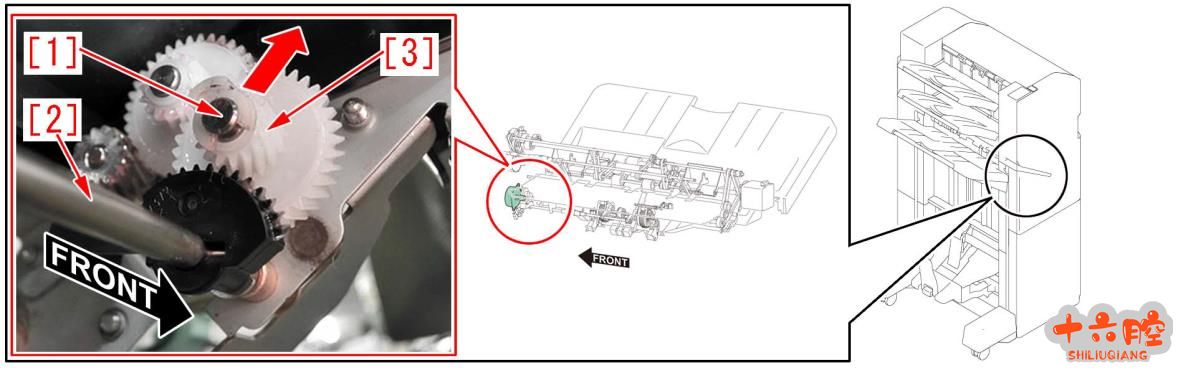

产品型号： iR-ADV 4525/4535/4545/4551 iR-ADV 6555/6565/6575 iR-ADV C3520/3525/3530 iR-ADV C3520G/3525G/3530G iR-ADV C5535/5540/5550/5560 iR-ADV C7570/7580 关于出现错误代码E578-8001/8002 时的对策措施。 [故障现象] 在打印过程中出现错误代码E578-8001/8002。 -E578-8001: 回送辊提升马达错误 -E578-8002: 回送辊提升马达错误 [故障原因] 当与侧衬板相结合的铆合销的基座发生变形时，铆合销[1]的位置将会沿着下图中的箭头方向发生倾斜并与轴杆[2]的距离增大。在这种情况下15T/36T 齿轮[3]有可能无法被回送辊提升马达(M111)正常驱动进而造成上述故障。

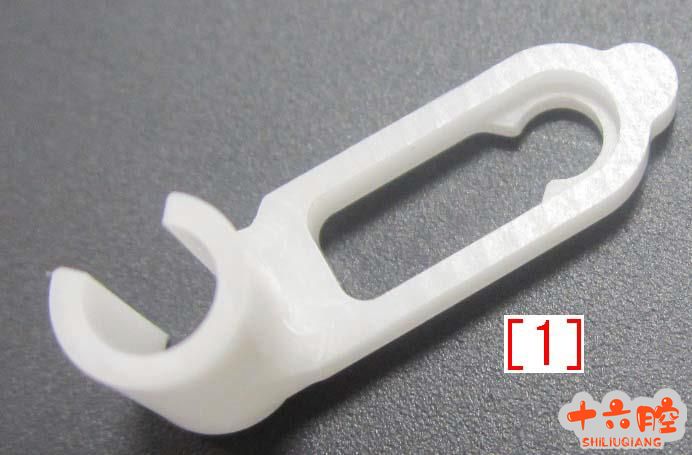

[维修措施] 当上述故障发生时，请准备新类型的止动链(FE8-8467-000) [1]并按照如下步骤使用该零件将原先用来固定15T/36T 齿轮的卡簧(FC5-4697-000)进行替换。

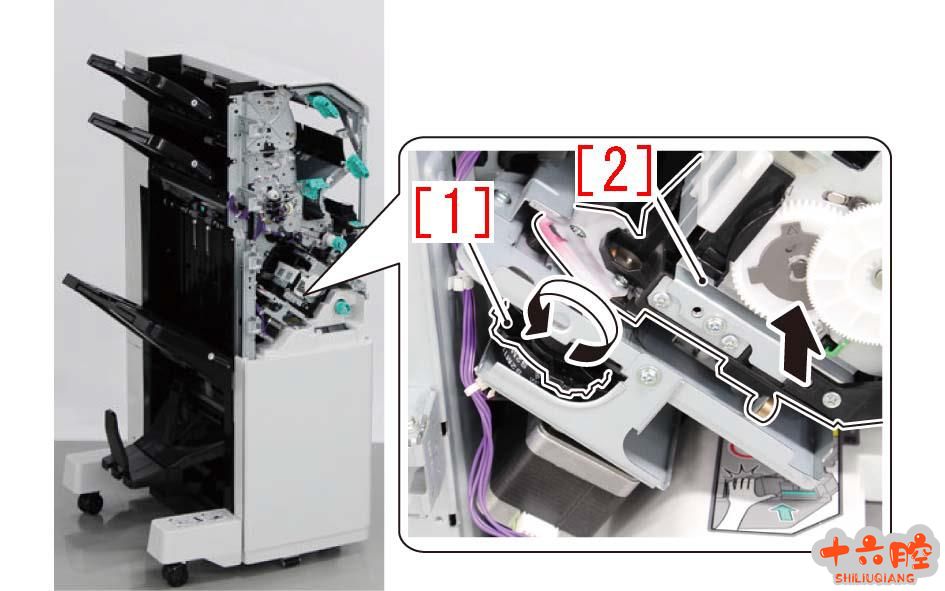

1） 参照维修手册中关于“移除前部内侧盖板”的描述将前部内侧盖板进行拆除。 2） 逆时针方向转动拨盘[1]，按照下图所示箭头方向将装订单元[2]向设备后侧移动约100 到150mm。 [参考] 通过上述操作可以预留出充足空间以便于进行止动链的更换。

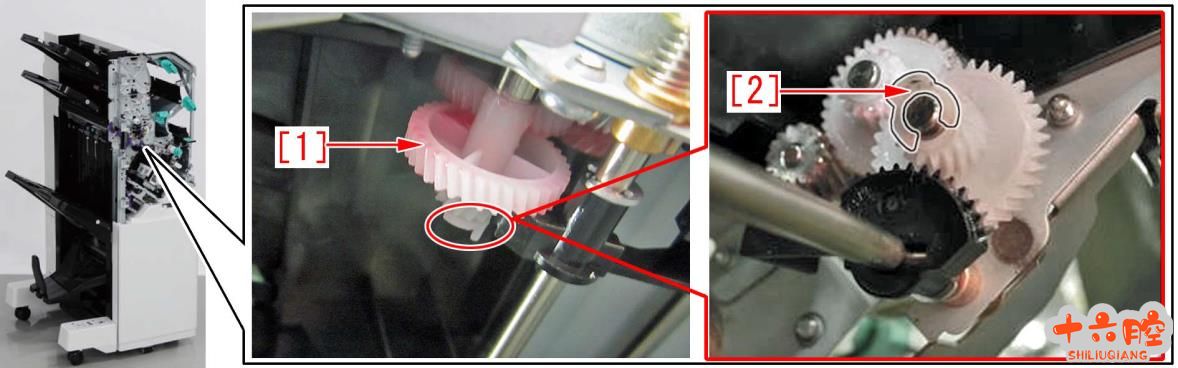

3) 更换零件操作过程中在保持其他零件不要脱落的同时，移除固定15T/36T 齿轮[1]的卡簧[2]。

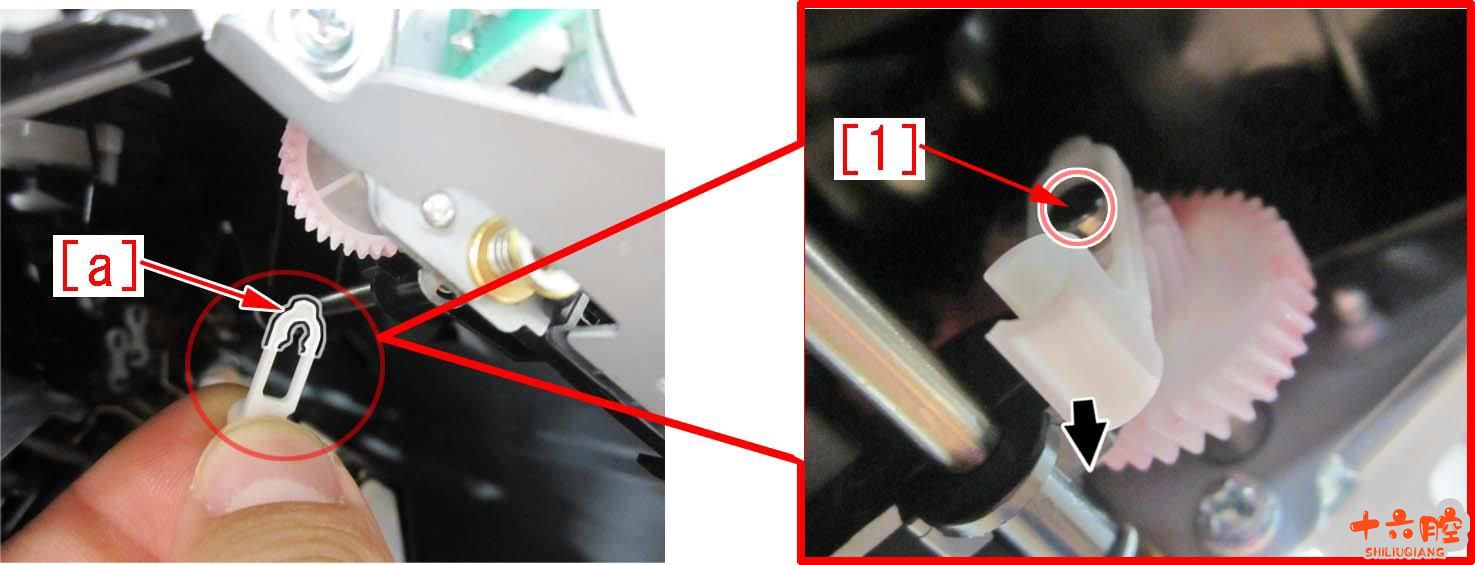

4) 将止动链的后端挂到铆合销[1]上的凹槽中。然后按照下图中箭头所示方向拉动止动链直到听到咔嗒声确认其后端已经完全安装牢固。

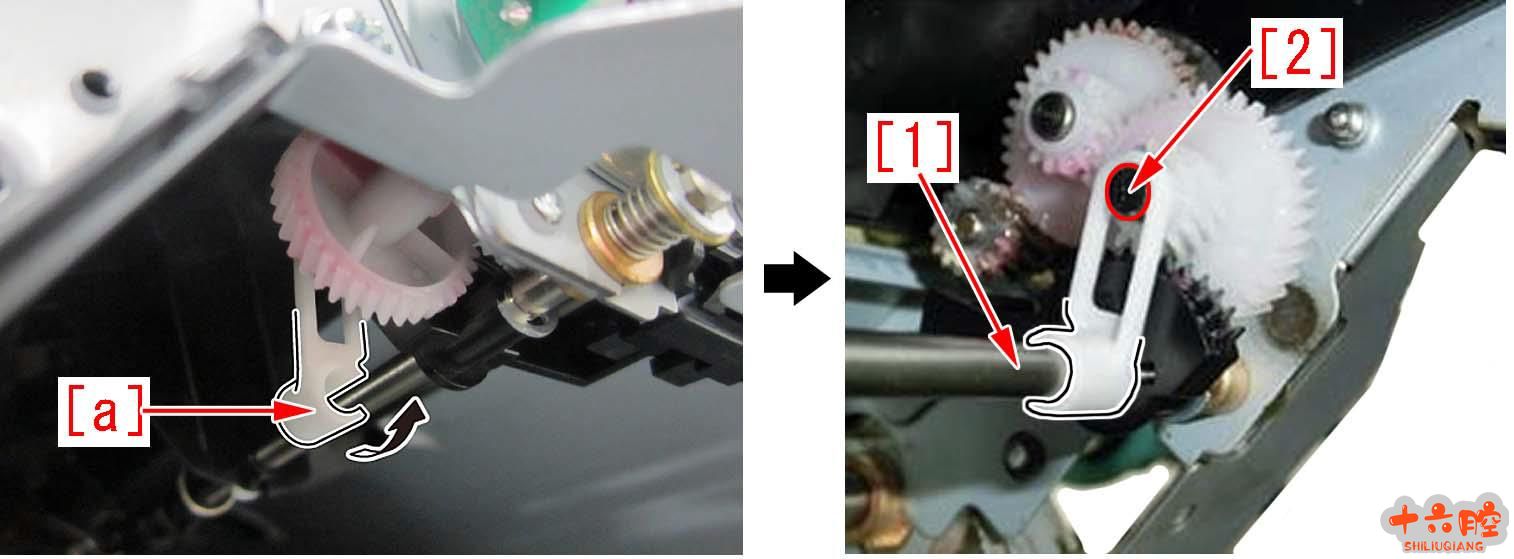

5) 按照下图中箭头所示方向拉动止动链[a]的另一端并将其固定在轴杆[1]上。通过以上的操作确保轴杆[1]与铆合销[2]之间的距离保持在可控范围内。

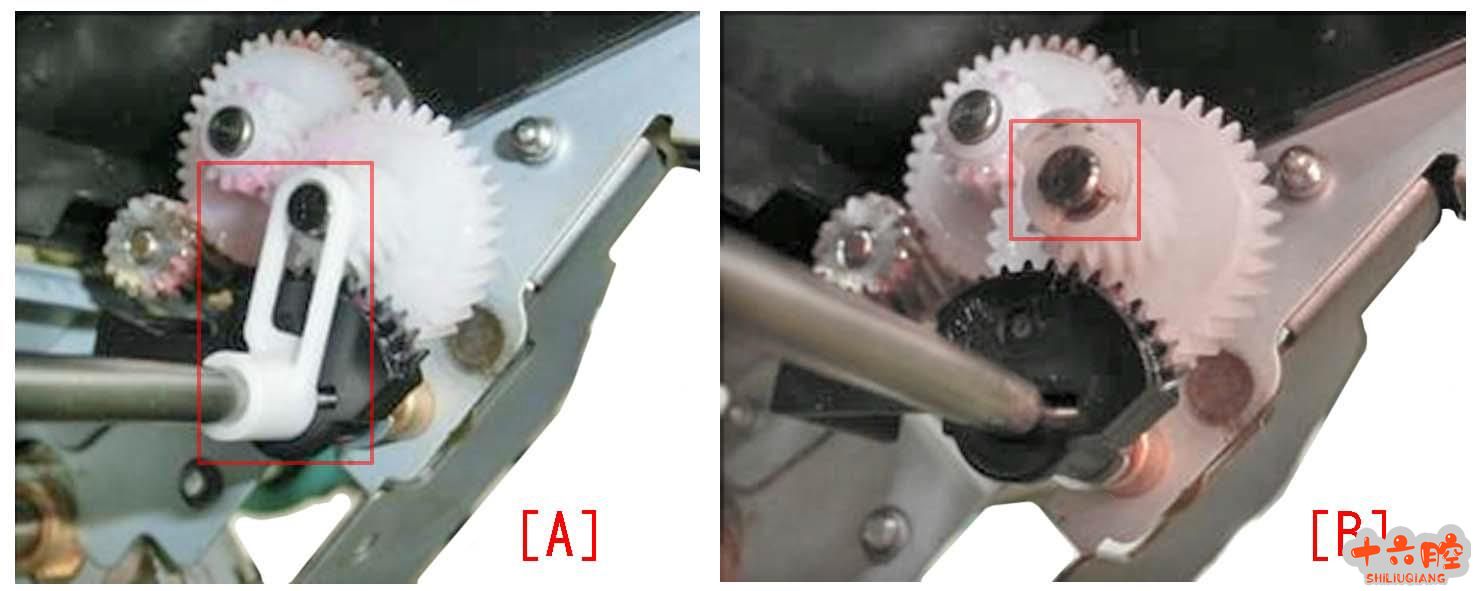

6) 将从步骤1）拆除的零件以相反的顺序进行重新安装。 [工厂措施] 将用来固定15T/36T 齿轮的卡簧修改为新类型的止动链。 下图[A]中所示的是新类型的止动链，图[B]中所示的是旧类型的卡簧。
|
