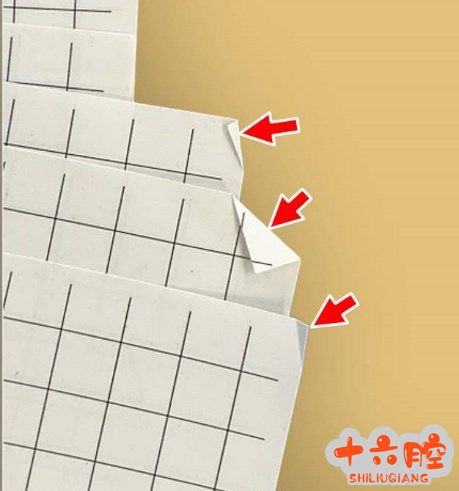

imageRUNNER 2645 系列 imageRUNNER ADVANCE 4051 系列 imageRUNNER ADVANCE 4251 系列 imageRUNNER ADVANCE 4551 系列 imageRUNNER ADVANCE 4551III 系列 imageRUNNER ADVANCE DX 4751 系列 主题： 对策解决双面输出时纸张折角问题。 故障现象 当机器输出双面纸张时，纸张前端可能出现折角。 [参考]这个故障主要发生在纸张双面输出时，纸张卷曲较大或在高湿环境下发生，如下所示现场发生纸张折角。

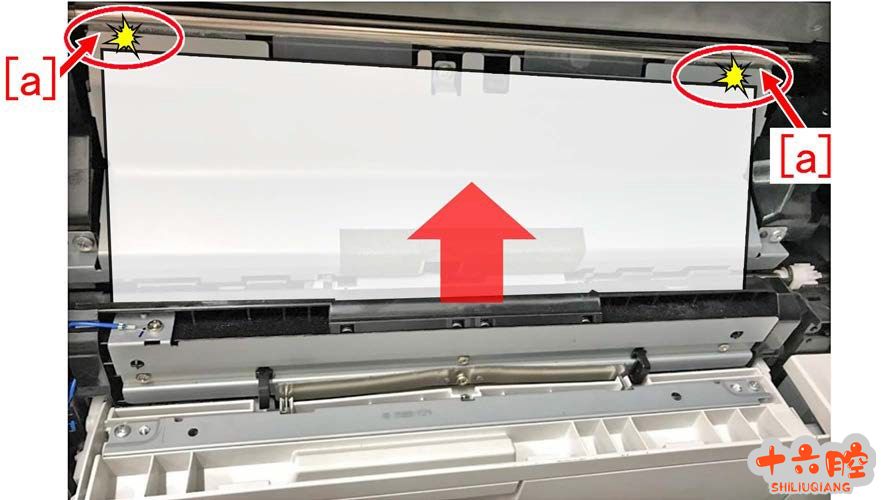

故障原因 纸张边缘卷曲较大通过下图所示的纸路时，在预对位导板组件[1]与对位压力辊间隙[a]会导致发生以上折角问题。

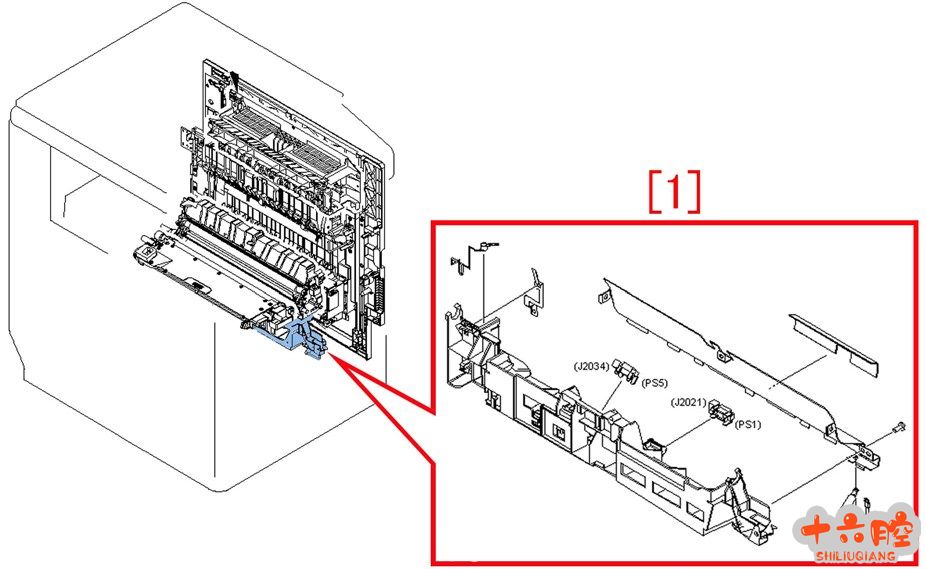

预对位导板组件[1]

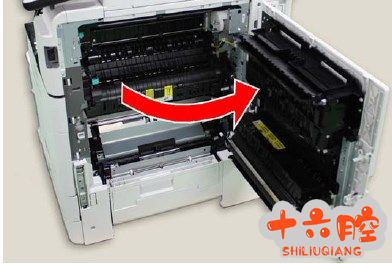

维修工作 当发生以上故障时，准备2 个塑料导片零件（对位导片FL4-0172-000）,按照以下步骤将其粘贴在对位导板上。 1）.关机后打开右侧门，如下图所示：

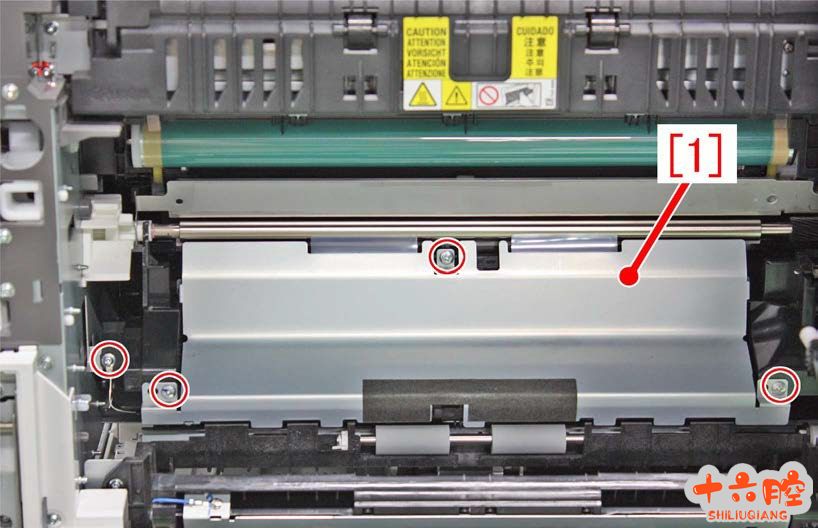

2）.参考下图拆下4 颗螺丝，拆下预对位导板[1]；

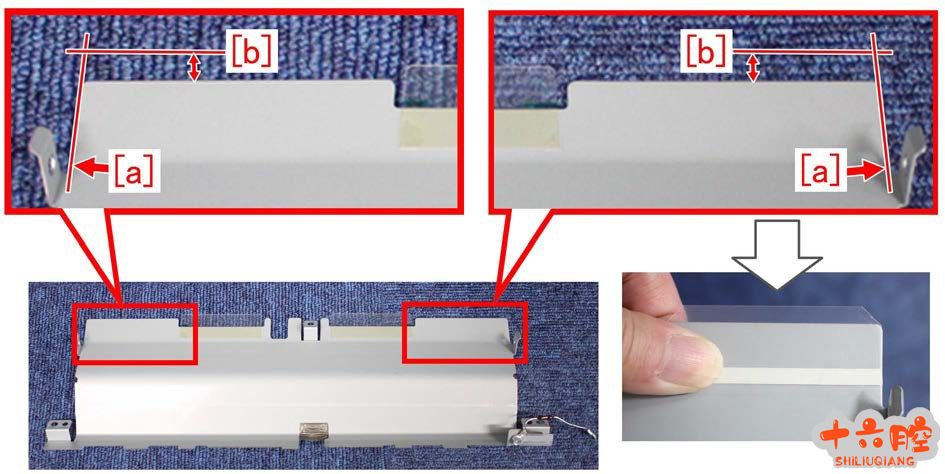

3）.拆下预对位导板后翻到背面，将2 个塑料导片按照下图所示的位置和要求粘贴在对位导板背面。 参考线[a]:塑料导片必须粘贴在红线[a]内部，与预对位导板的边缘可以有±1 毫米的误差。 参考线:塑料片边缘与预对位导板边缘距离为+4 毫米，参考红线可以有+0.5 毫米~1 毫米的误差。

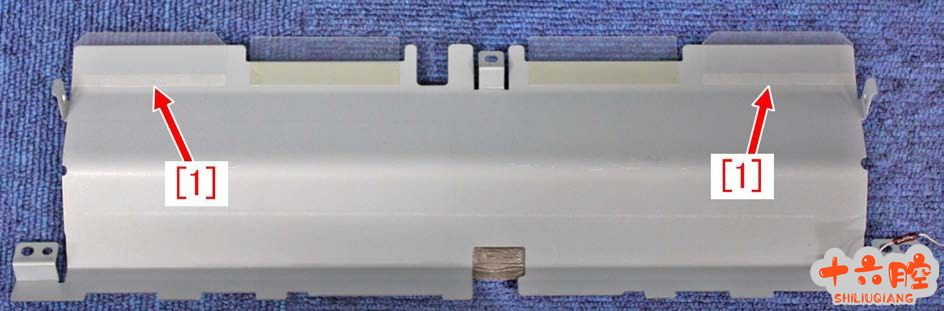

[参考]下图是已经粘贴塑料片后的预对位导板。

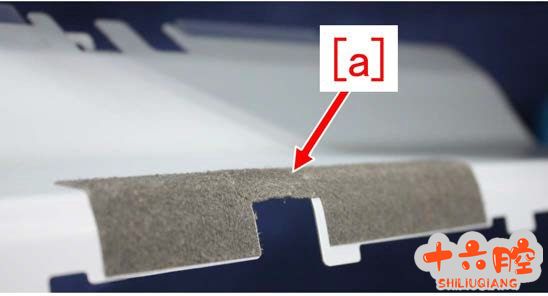

4）.从步骤2）开始倒叙安装预对位导板。 [注意]当重新安装预对位导板时，确保静电垫[a]是正确的，不要剥落或破损。
|
佳能对策解决双面打印复印发生折角问题
