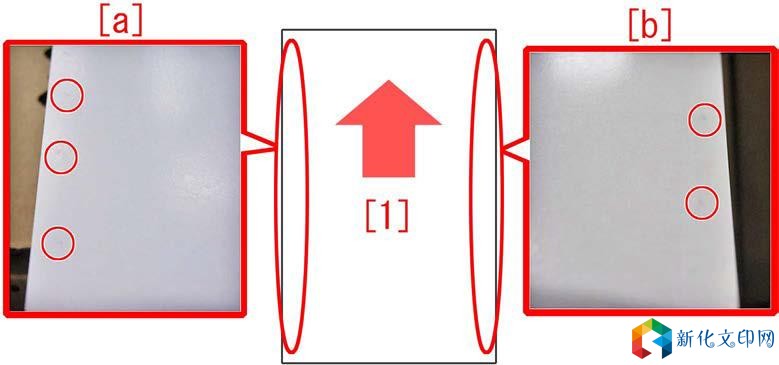

iR C3020\3025 iR-ADV C3330\3325\3320\3320L iR-ADV C3530\3525\3520 [故障现象] 当打印宽度大于305mm 的大纸时，在纸张[1]的前边缘[a]/后边缘沿箭头指示的纸张输送方向可能出现条纹和脏污。

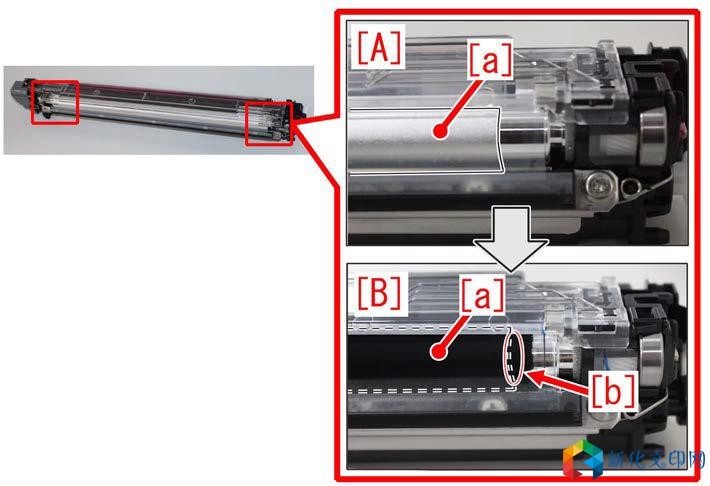

[故障原因] 该故障是由于载体在涂层区域[a]外积聚后产生雾化造成的。特别是当载体在涂层区域的边缘处积聚过多时，可能会导致在图像的相应位置上出现深色雾状脏污。 图[A]显示的是未使用的显影组件，图[B]显示的是产生雾化情况的显影组件。

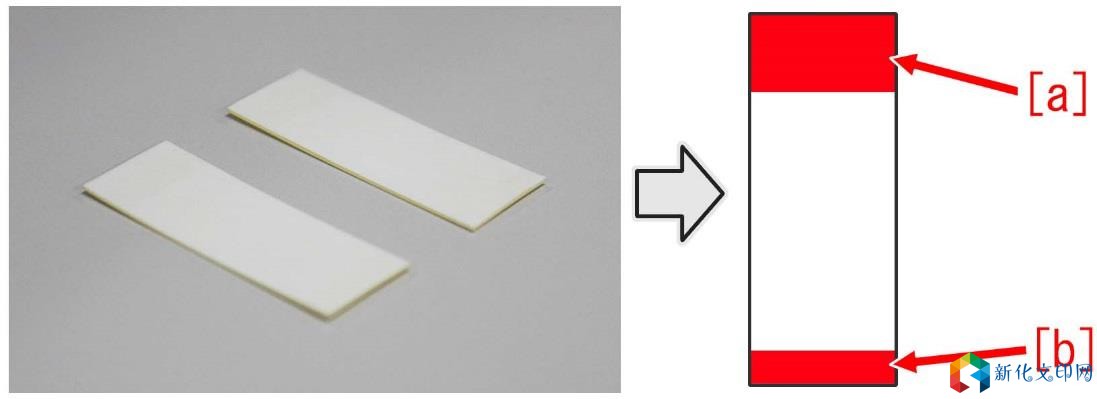

[维修措施] 当出现上述故障时，需要准备新设定为专用维修零件的侧端密封条(FL1-7769-000)，按照如下的操作步骤在每支显影组件上安装2 片侧端密封条。 [说明]如下图所示，从侧端密封条背面拆下背衬纸时，可看到较大的粘接面积[a]和较小的粘接面积。

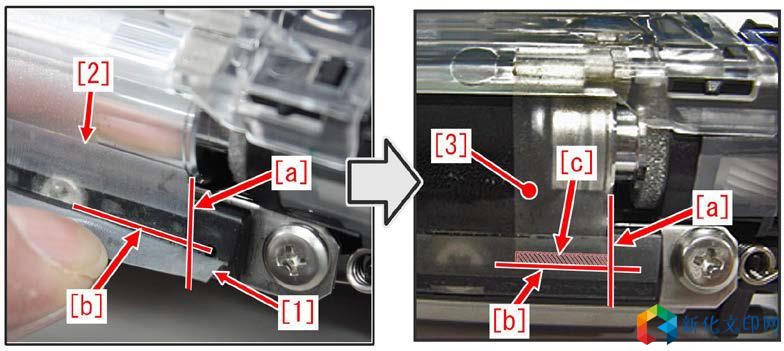

1) 将出现故障的显影组件从主机上拆下。 2) 在显影组件的后侧安装侧端密封垫 2-1) 在显影组件上有两条树脂片([1]和[2])。在将树脂片[1]轻轻向外压下的同时，以树脂片[1]的边缘和树脂片[2]的边缘[a]为安装基准将侧端密封条[3]上的较小的粘接面积[c]进行黏贴。

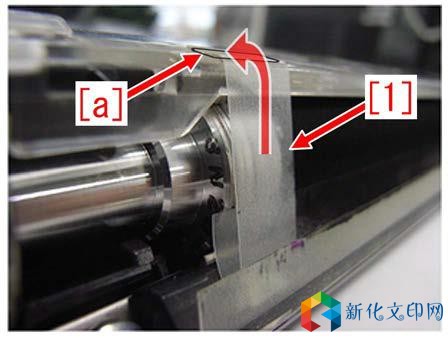

2-2) 将步骤 2-1)中所黏贴的侧端密封条[1]拉直后，将较大的粘接面积区域黏贴到显影组件的树脂框架的顶部[a]

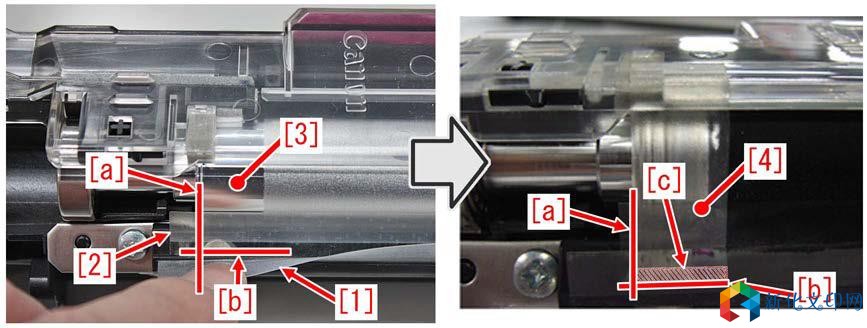

3) 将侧端密封条连接到显影组件的前端 3-1) 在将树脂片[1]轻轻向外压下的同时，以树脂片[1]的边缘和显影套筒[3]的边缘[a]为安装基准将侧端密封条[4]上的较小的粘接面积[c]进行黏贴。 [参考] 显影组件前端侧端密封条的安装参照基准与后端不同，主要区别是使用显影套筒[3]的边缘代替了树脂片[2]的边缘。

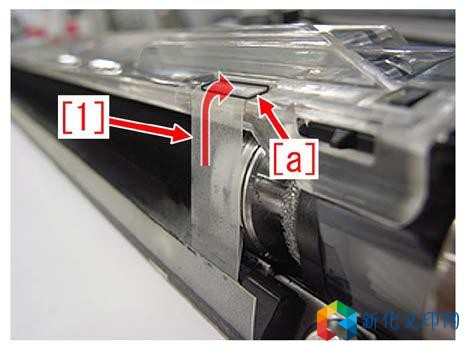

3-2) 将步骤3-1)中所黏贴的侧端密封条[1]拉直后，将较大的粘接面积区域黏贴到显影组件的树脂框架的顶部[a]
4) 将显影组件重新安装到机器上。打印大约10 张宽度超过305mm 的大纸，并确保上述故障 不会再次发生。 如果通过黏贴侧端密封条故障仍然没有改善，按照下面的步骤，在维修模式下进行调整。 1) In Service Mode (Level 2) > COPIER > Adjust > V-CONT > VBACK2-Y/M/C/K, 将所有数值更改为“+1”. [参考] 数值设置范围“-5” to “+5”. (默认：0) 2) 打印之前有雾化问题的图像，并确保故障不再出现。 如果没有看到足够的改进，重复步骤1)并更改设置值。每次增加“1”设置值直到“+5” [注意] 当采取上述措施时，白点和黑点可能会出现得更多。 |
佳能C3330宽度超过305mm 纸张前后边缘的图像表面出现条纹/脏污
