理光Pro C7100 C7110S打印纸灰导致白点
访客
1
纸灰导致白点
原因纸张表面的纸灰导致白点。
解决方法清洁纸盘、转印时序辊和转印纸路中的导板(主机, A3LCT, 手送纸盘).

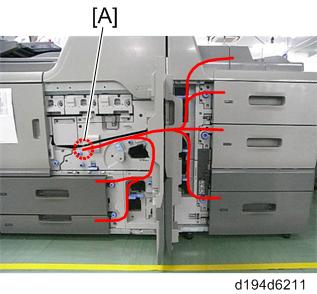

从进纸盘清洁转印导板。一般这样操作后可以解决问题。备注- 下图所示，主机的纸张转印纸路(纸盘1和2), RT5090 (纸盘3到5),和手送纸盘到转印辊[A].

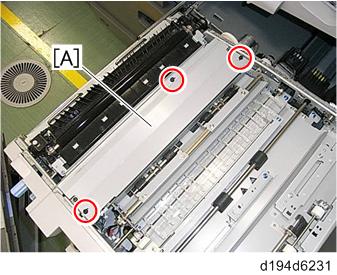

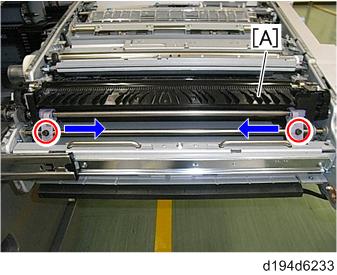

清洁转印单元- 拉出PTR单元，取下支架[A] (
x3).
- 取下有灰的纸盘(
x2). - 用干布擦拭纸灰.

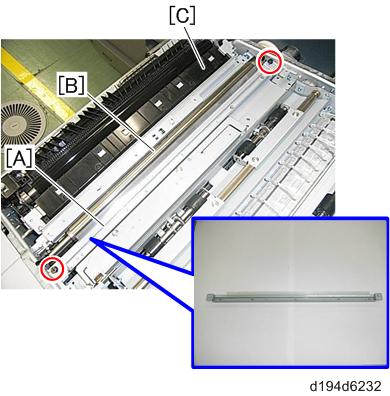

- 清洁纸盘[A], 转印时序辊[B], 和进纸导板[C].
- 取下转印单元(
x2).

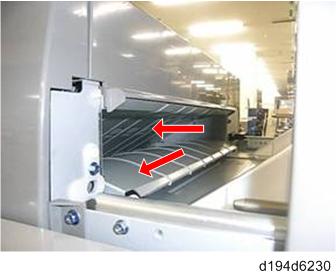

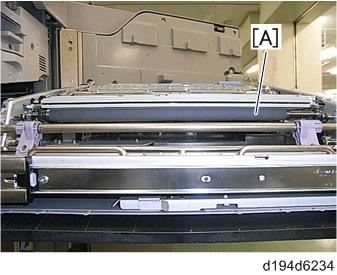

- 用干布清洁纸张转印辊.
- 打开并清洁透明盖板[A].

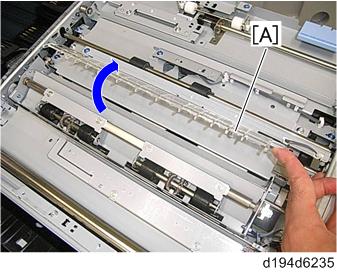

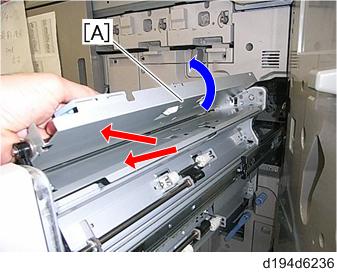

- 打开并清洁进纸导板[A].

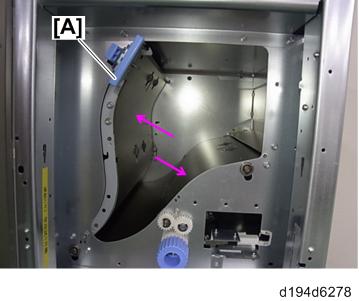

- 打开并清洁垂直转印导板.
- 重组单元.

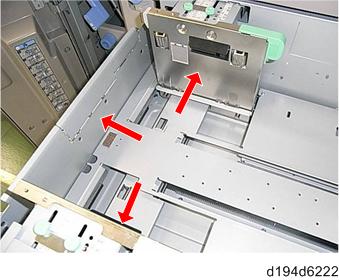

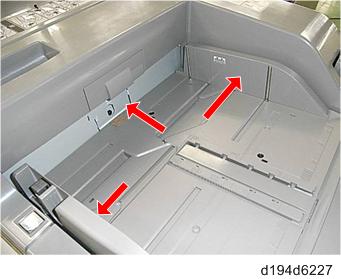

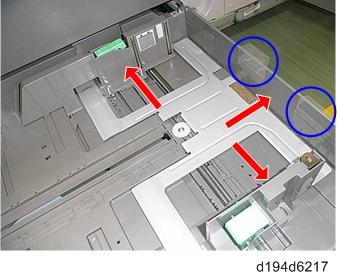

清洁主机纸盘单元- 拉出纸盘1, 清洁侧栏板和末端栏板.
- 拉出纸盘2, 清洁侧栏板和末端栏板.

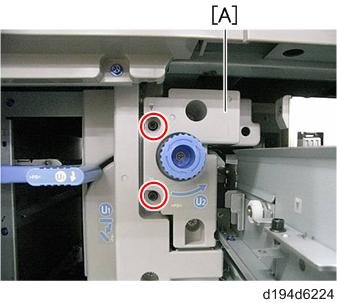

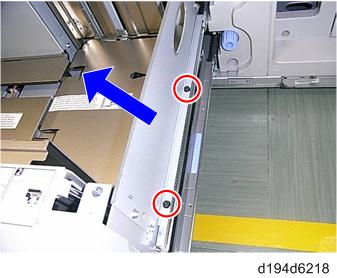

- 从纸盘1取出螺丝，取下串联纸盘(右侧). (
x2)

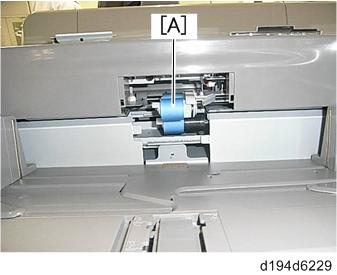

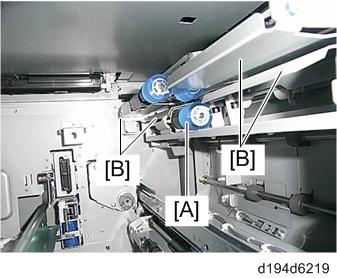

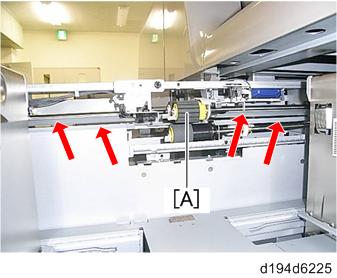

- 清洁纸盘1的搓纸轮[A] 和导板[B].

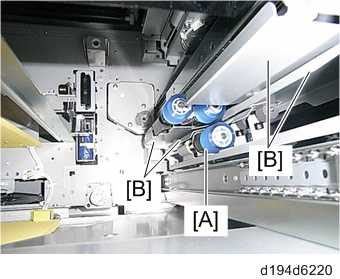

- 抬高纸盘2并取下，清洁搓纸轮[A] 和导板[B].

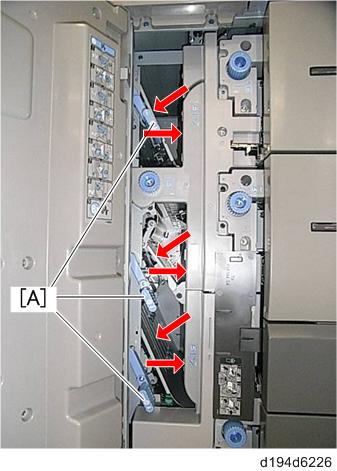

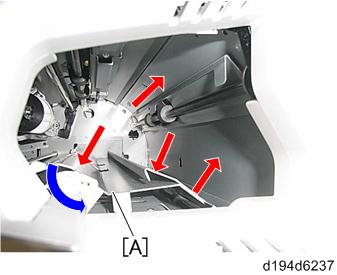

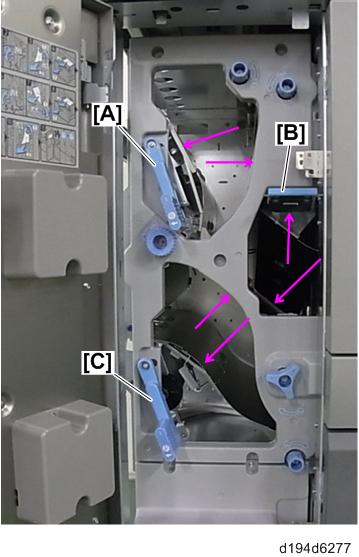

- 打开垂直转印导板[A]，清洁所有导板.
- 重组单元.

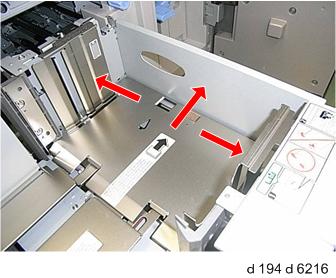

清洁LCIT (RT5090) 纸盘以纸盘1为例.- 清洁纸盘3侧栏板和末端栏板.

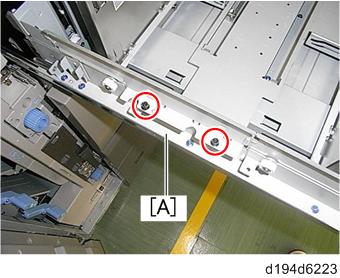

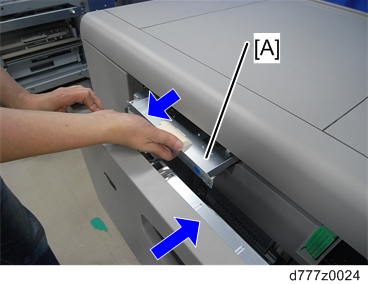

- 拉出进纸盘，取下纸盘正面导板[A] (
x2).

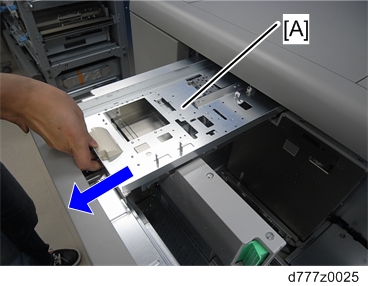

- 拉出进纸单元[A] (
x2).
- 清洁进纸辊[A]和导板.
- 如果纸盘2和3也运用，按以上1-4步操作。

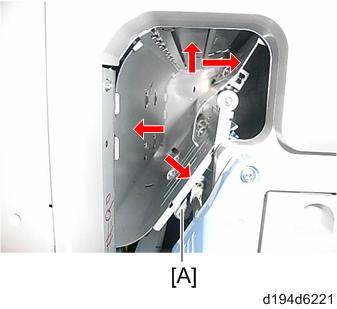

- 打开并清洁出纸转印导板[A].
- 重组单元.

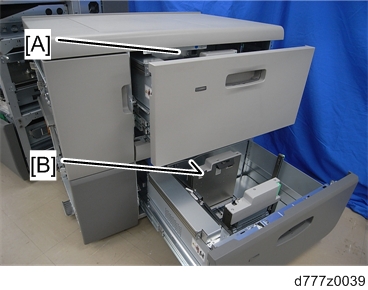

清洁真空进纸LCIT (RT5100)的进纸单元进纸皮带单元
| [A]: 纸盘1进纸皮带单元
[B]: 纸盘2进纸皮带单元 |
- 打开纸盘.
- 解锁进纸皮带单元 (
x2).
- 握住进纸皮带单元[A]的旋钮，半关闭纸盘。.
- 拉出进纸皮带单元[A]和纸盘.
备注
- 进纸皮带单元必需相对纸盘水平拉出，确保皮带不受损。

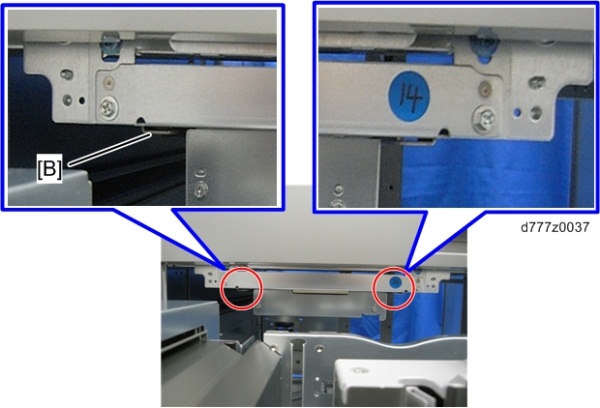

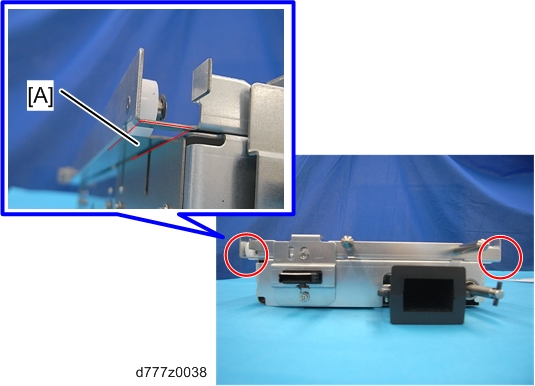

- 放回进纸皮带单元时，记起那个纸盘左侧的导板[A]和导轨[B]对齐，轻轻抬升。

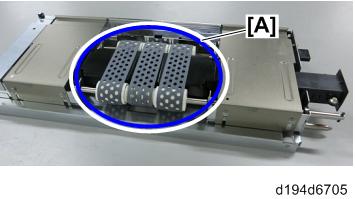

将拉出的纸盘正面朝下，用湿布擦拭进纸皮带[A].
打开并清洁前舱门，打开/关闭导板[A], [B].
关闭导板和前舱门.
清洁桥接单元- 打开中继单元的前舱门，然后打开并清洁导板[A].
- 关闭导板和前舱门.
- 拉出水平进纸单元，打开导板[A]并清洁.
- 关闭导板并水平放回进纸单元。.

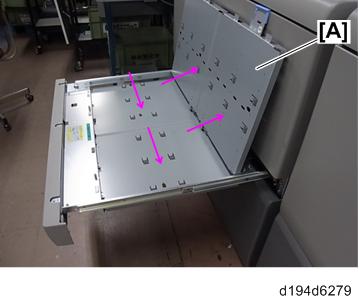

清洁手送纸盘(BY5010)进纸单元- 清洁进纸单元的侧栏板和末端栏板。

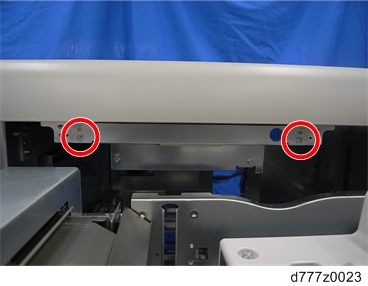

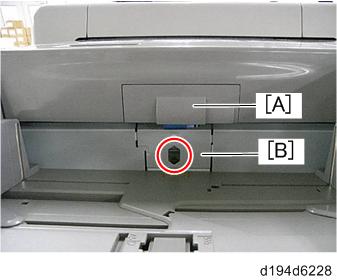

- 取下搓纸轮盖板[A]并翻转轮盖板[B] (
x1).
- 清洁进纸辊.
- 将纸盘滑动到右侧，清洁进纸导板。
- 重组单元。
|
