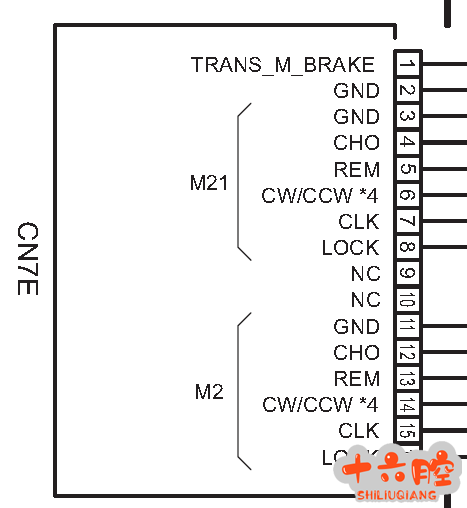

[描述] 复印机在开机或者使用过程中显示CC163。 问题： 机器在使用过程中或者开机过程中不定时出现CC-163。 原因: CC163: ROM 内容错误 根据维修手册其相关的电气部件为EEPROM1/EEPROM2或者MFPB。在检查与引擎的初始连接时, 在引擎中检测到固件型号错误。 实际检修过程中发现CN7E(零件编号)的接插件连接基板有松脱的现象，故而用胶带来固定，故障消除。 如下图所示CN7E控制的是M21(显影马达）以及M2 PC马达（光电导体驱动马达）维修手册没有提到过由于 2个马达不工作导致此代码的发生。
现场措施: 更换CN7E线束，故障排除 ① 根据维修手册中提到的其相关的电气部件EEPROM1/EEPROM2，故障依旧。判断EEPROM OK ② 更换MFPB，故障依旧。判断主板 OK ③ 将CN7E的线束更换，故障排除。 ④ 由于维修手册中没有记载此类故障，因此增加此信息给与补充。 |
柯美c308,c368复印机在开机或者使用过程中显示CC-163
