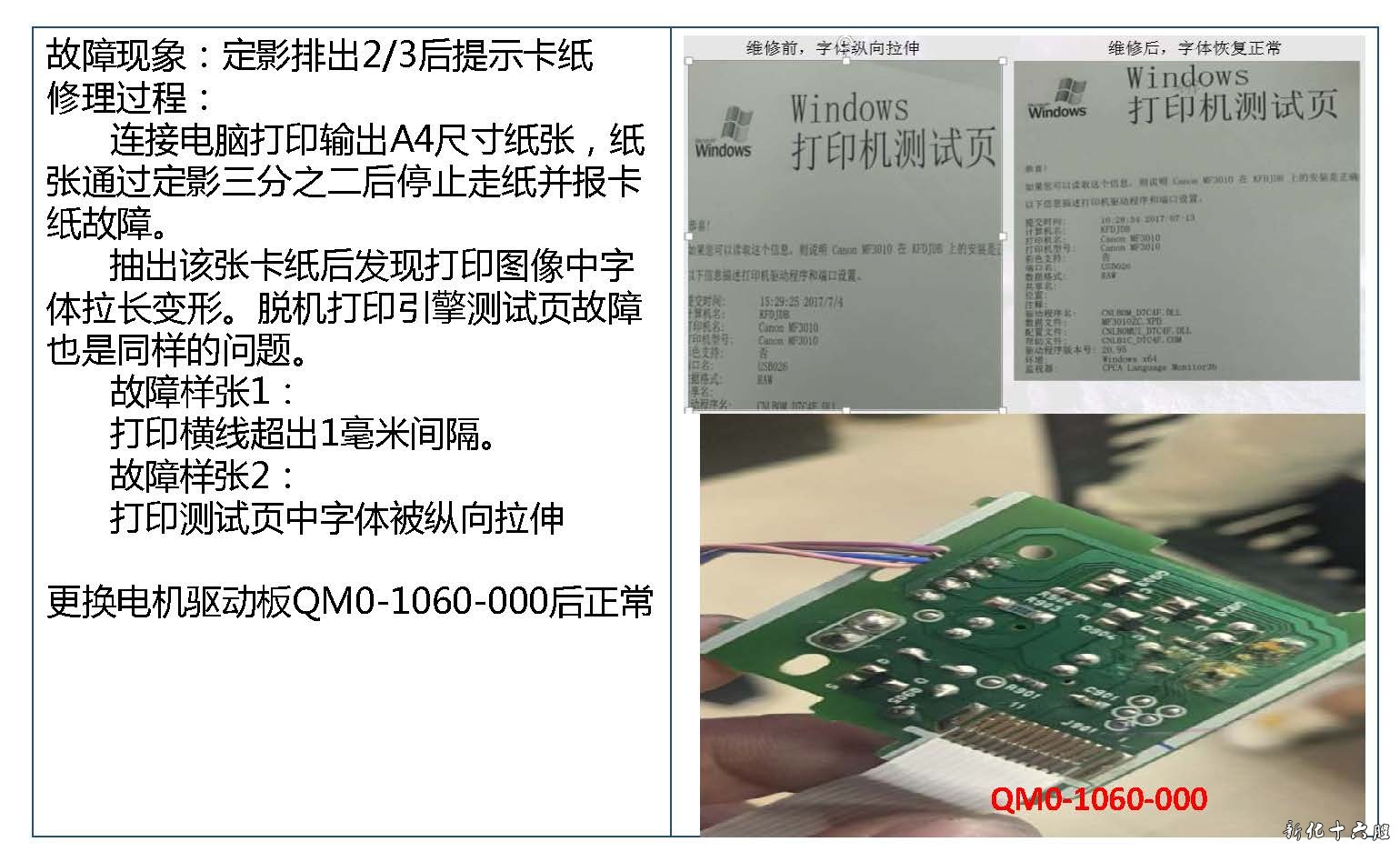

本帖最后由 艺东 于 2018-12-14 09:18 编辑 故障现象：定影排出2/3后提示卡纸 修理过程： 连接电脑打印输出A4尺寸纸张，纸张通过定影三分之二后停止走纸并报卡纸故障。 抽出该张卡纸后发现打印图像中字体拉长变形。脱机打印引擎测试页故障也是同样的问题。 故障样张1： 打印横线超出1毫米间隔。 故障样张2： 打印测试页中字体被纵向拉伸 更换电机驱动板QM0-1060-000后正常
更换电机驱动器电路板测试ok 引擎控制器基于振荡器（X501）的振荡频率产生标准时钟；通过频率比较器比较标准时钟的周期和BD输入信号（/BDI）的周期，监测扫描器电机（M2）的旋转。引擎控制器根据检测出的转速向扫描器电机驱动器发送扫描器电机加速信号（ACC）和扫描器电机减速信号（DEC），以控制转速。 电机驱动器电路板在引擎控制器与激光扫描器单元中间起到重要作用，它出现问题，会导致各电机之间转速不匹配问题 |
佳能MF3010卡纸且图像有拉伸
