施乐DocuPrint P&M228_P&M268纸盒抬升故障报无纸

访客 2021年11月15日 09:52 2 0

故障现象：
纸盒抬升故障报无纸
故障原因

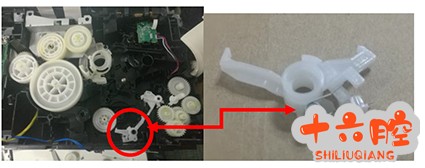

控制纸盘位置的弹簧联动装置无法恢复位置，导致纸盒无法提升到位。

目前本地解决方案：

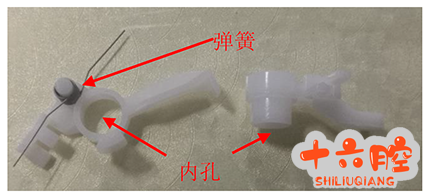

1. 弹簧多绕一圈，增加弹簧弹力。
2. 在内孔旋转位置涂抹少量润滑油（极少量即可）
3. 用工具打磨内孔
如以上三个方法都不行，可以纸盒提升弹簧组件，各个机型通用，编号：268L00020

附：纸盒提升弹簧组件拆机说明.pdf
1、抽出纸盒，取出硒鼓组件。
2、拆下机器左侧盖板，然后将机器立起来，如图所示：
3、拔下连接主板的3个扁平线，如下图红框所示：
4、拧掉8颗螺丝，以便取下马达组件，取出下图中的两个离合器，此离合器外侧有两个卡，用一字撬开一点，往上即可取出。如图所示：
5、用小一字取下连接弹簧，注意请勿让弹簧弹飞：
6、取下马达组件，然后依次取下下框中的两个齿轮，放好，如图所示：
7、然后拆下图中的两颗螺丝，取下齿轮块组件（注意：前侧有卡口）：
8、依次取下黄框中的卡簧，三颗齿轮(中间一个齿轮有多层结构，内部还有小齿轮，要小心取下)，然后用一字将弹簧小心取下，如图：
8、下框中即为纸盒提升弹簧组件，取出更换，如图：
链接：https://pan.baidu.com/s/1V05dyp465oga9PmhSUC_Vw
提取码：3zc5
