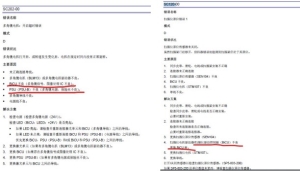

症状： Pro 8300 同时报错代码 SC202-00、120-00 原因： 情况阐述：如上所示，机器在待机的过程中报错，打印机显示是代码 SC202-00，复印机显示代码是SC120-00。客户重启机器后仍报错，于是报修 通知维修。 解决方案： 1. 初步查看手册关于SC202-00 的代码阐述，描述为多角镜电机没有驱动信 号。而SC120-00 则是扫描仪原位错误。

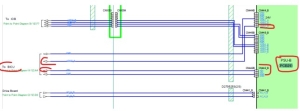

2. 在详细解读了手册中关于SC202、120-00 的报错原因及解决方案后，心中 得出了大概的故障点。（SC202 是激光的多角镜电机开机没有动作，上游 的BICU 没有给他启动信号或者24V 电源，此代码重点排查连接的线束，及 BICU 的故障问题，以及给BICU 供电的PSU-B 是否故障。）（而SC120 则 也有提及到扫描仪电机与BICU 的连接问题，及BICU的故障） 3．结合两个代码的情况，都在指向BICU 的连接信号，供电，以及 PSU-B 的问题。于是打开了点点图，来查看具体的供电的关系。

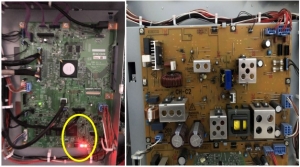

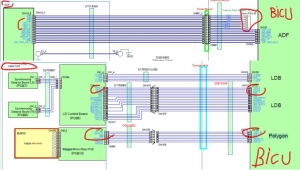

4. 根据点点图的电路关系可以排查到：ADF 的24V 是由PSCU-B 供 给，5V 和启动信号是BICU 给的。而激光多角镜的24V 电源和信号都 来自BICU。而BICU 的24V 的源头正是PSU-B。 5.打开机器后面背包的后盖，然后开机观察BICU 上的电源指示灯。

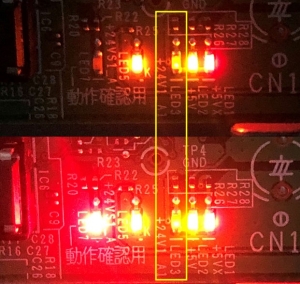

6.在开机观察后，发现BICU 上用来确认的电源指示灯，5V 是亮的，而 24V 的指示灯是熄灭的状态，到此心里有了大致的判断，BICU 极有可 能是好的，而真正的问题就是给它供24V 电的PSU-B。

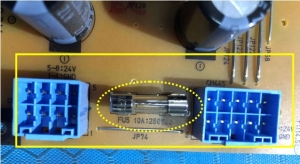

7.在PSU-B 的电路板上查到了24V 的输出插头，万用表量过后确定没 有24V 出去。例行检测了此版上所有的保险丝的通断，保险丝好的， 那说明此电路板上某个电器原件出了问题，导致此板故障.
8.定件更换PSU-B 电路板，更换后代码消除，问题解决。
|
理光8300同时报错SC202,sc120-00
