理光DD3344显示D 卡纸和版纸切割出错

访客 2024年11月13日 08:49 3 0

症状：

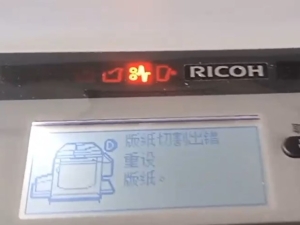

数码印刷机DD3344 制版过程中，显示D 卡纸,和版纸切割出错。如图一

分析原因：
1.印筒原位传感器接触不良或脏。
2.制版单元驱动版纸异常。
3.切纸刀异常。
4.MPU 板异常。
措施：
1.检查，清洁原位传感器，未见异常。
2.检查制版单元驱动部位，未见异常。

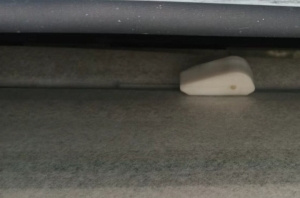

3.检查切纸刀，入SP 空载转动正常。负载转动时，无法切开版纸，切纸刀片头无法回复到刀架原位，停在中途。（如图二）。

4.拆除切纸刀，发现有版纸碎在切纸刀上，清除干净，重新安装，试机正常。
解决方案：
因为版纸碎缠住在切纸刀上，使到切纸刀在机器制版后，不能及时切断版纸，造成切纸刀上的刀片头，无法返回原位，所以机器提示版纸切割出错。同时，机器传感器检测版纸停留在制版单元上，机器也一起提示D 位卡纸。清洁切纸刀后，试机正常。

标签： #3344c #版纸切割 #卡纸 #切纸刀 #原位传感器
