症状： 串级纸盒（LCT）提示纸盒提示正确设置纸张，抽出串级纸盒（LCT）左侧有纸，右侧没有纸。右侧放入纸张后提示消失，但右侧纸用完后又出现提示。 分析： 右串置纸盘中的纸张用完时，如果纸张放置在左串置纸盘，末端栏板后电磁铁 [A]会吸合，打开后部末端栏板[C]。后部末端栏板[C]打开时，纸张从左串置纸盘移动到右串置纸盘。后部末端栏板[C]完全打开时，后栏板返回传感器 [B]关闭（中断）。然后，纸张移动到右纸盘后，末端栏板后电磁铁[A]关闭，以关闭后部末端栏板[C]。后栏板返回传感器[B]检测后部末端栏板[C]是打开还是关闭。 如果后部末端栏板[C]没有关闭，操作面板会告知用户将纸张正确放置在纸盘中。

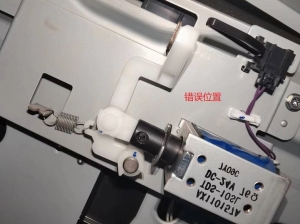

通过对末端栏板动作机构检查，发现动作拨杆在错误的位置上，电磁铁吸合时，末端栏板不能打开，传感器检测不到栏板打开，左侧纸盒就不会进行推纸时序。 措施： 将末端栏板动作拨杆调整到正确位置，推入LCT，顺利完成推纸，机器不再出现提示。 解决方法： 将末端栏板动作拨杆调整到正确位置，故障提示消除。 注意：Martini 机型与Charis 机型LCT 的末端栏板控制机构不同。 |
理光IMC8000串级纸盒提示装纸错误
