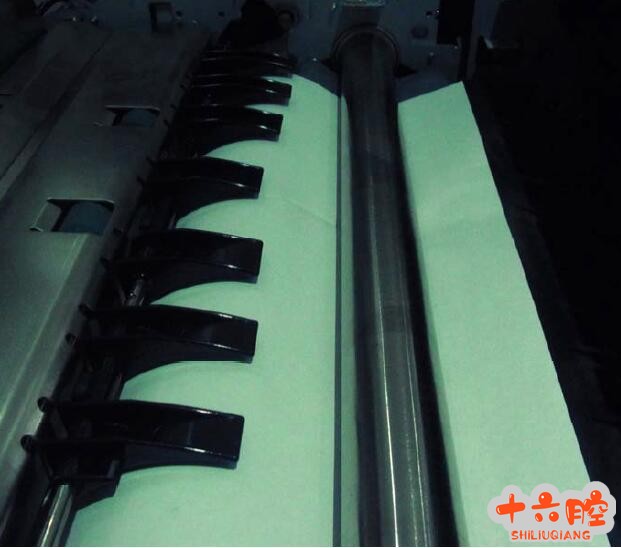

症状 一台Pro1107EX进行复印时显示双面单元卡纸，观察卡纸位置先端刚走入双面单元入口传感器位置。（见下图示）
原因 通过 SP7-504 分析卡纸代码J023（双面进纸传感器迟到错误），即没有在规定的时间触发双面入口传感器，导致机器产生卡纸。 维修过程： 现场复印测试每复印一张双面都会卡纸，卡纸时，纸张已复印完双面。分析的故障现象初步判断是由于双面入口活接门动作异常，进行SP5-804 161 检查双面入口活接门状况，发现该活接门的只能张开不能闭合。分别更换活门驱动电机和驱动板，确认是由于驱动板不良。 更换新的 I/O 板机器双面复印正常。 |
理光Pro1107EX 双面器卡纸j023
