症状 故障：DF3110 走纸卡纸。 维修过程 1. 机器使用DF3110复印时卡纸，先打印机器计数器页正常，确认卡纸是由于DF造成，不是由于机器打印引擎造成的卡纸。 2. 卡纸时纸张停在原稿放置处，搓纸轮无下降动作，查看SP7508的原稿卡纸记录为13，对照SP7505中的卡纸位置记录为歪斜修正传感器。 3. 使用SP6007分别测试了009原稿放置传感器、011歪斜修正传感器、016提升传感器都正常，排除检测造成的故障；继续使用SP6008测试003、004送纸电机正反转时，电机发出异响，无动作。

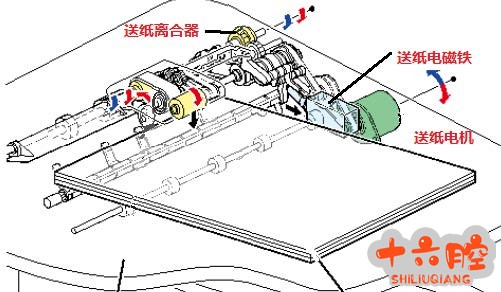

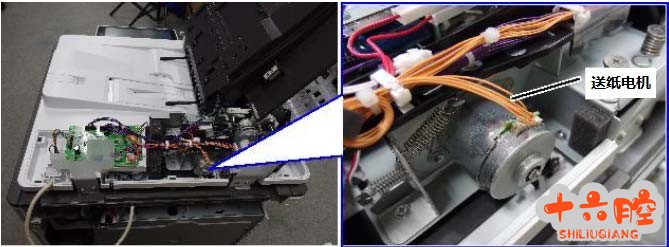

4. 把送纸电机拆下再次使用SP6008-003、004测试电机运转正常，那么转不动出现异响的原因就是此电机驱动的部分咬死造成的。 5. 根据DF走纸的原理，在按下“开始”键后，送纸电磁铁吸合关闭制动爪，同时搓纸轮降到纸张表面，之后送纸电机开始运转，并开启送纸离合器运转搓纸轮开始进纸。

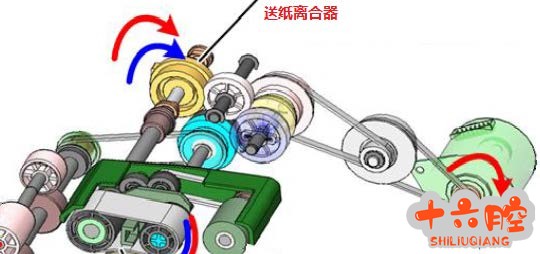

6. 手动压下制动爪，并转动送纸离合器，正相反相都转动正常，未见卡死的情况。
注：制动爪未降下会造成送纸电机驱动这套机构无法运转。 7. 根据上述测试说明送纸机构都正常，故障可能是由于制动爪未自动压下造成。继续检查送纸电磁铁时发现未见异常，且无相关输出代码进行测试，所以直接进行更换测试，更换后DF走纸正常，故障排除。 解决方案 更换送纸电磁铁后，故障排除 |
理光IM C2500 的DF3110 进稿器卡纸
