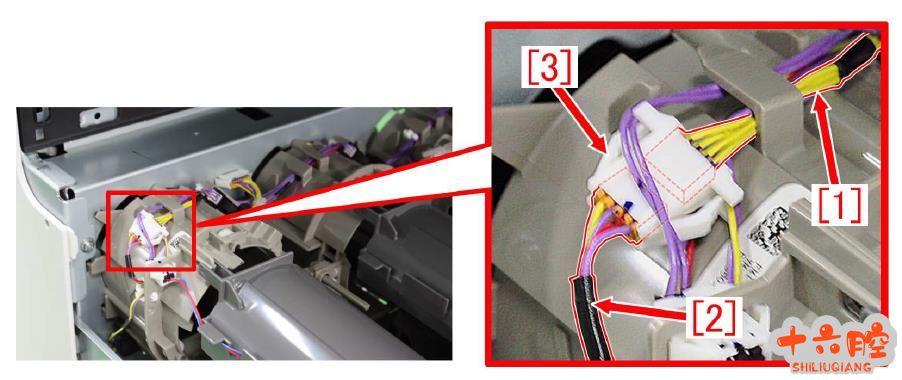

产品型号： imageRUNNER ADVANCE DX C3835 imageRUNNER ADVANCE DX C3830 imageRUNNER ADVANCE DX C3826 imageRUNNER C3226 imageRUNNER C3222L [描述] 由于生产原因，更换了墨粉瓶驱组件连接部分的线束[1](Y, M)、连接部分的线束[2](C, K)和插槽[3]。

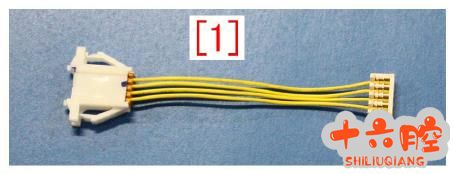

根据上述变化，更换墨粉瓶驱动组件时，需要使用新的连接线束(FM3-M950-000)[1]作为维修零件。跟进[维修工作]并进行更换工作。

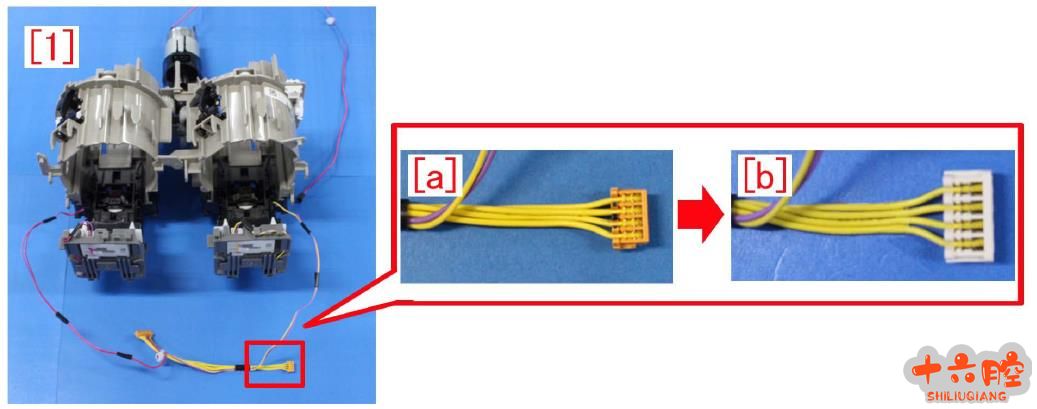

[参考] 按序列号进行判断，与[出厂时以对应序列号]相同或更晚的墨粉瓶组件的变化如下。 - 线束的连接部分由[a]型改为型。 [1] 墨粉瓶驱动组件（Y，M）。 为了方便起见，将墨粉瓶驱动组件(Y, M)[1]的线束从下图的挂钩上取下。

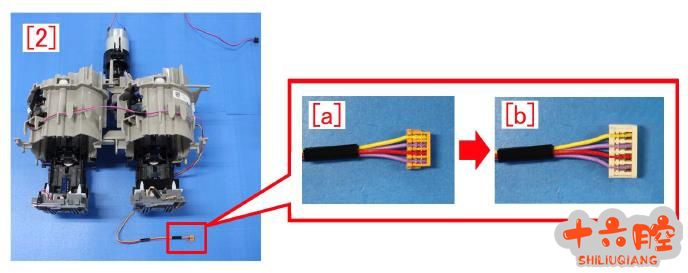

[2]墨粉瓶驱动组件(C、K)

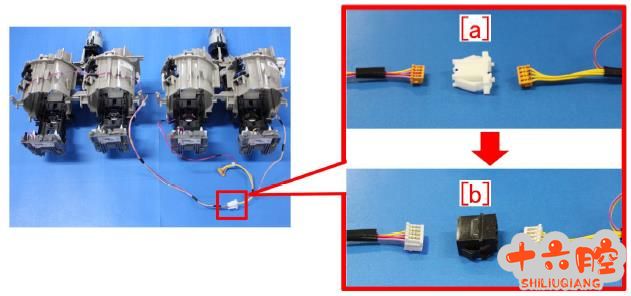

- 插槽的变化，插槽由[a]型变为型。
[维修工作] 当更换墨粉瓶驱动组件时，请确认后面描述的[出厂时以对应序列号]并执行以下操作之一。 a) 当更换墨粉瓶驱动组件（Y，M/C，K）时，序列号在[出厂时以对应序列号]之前的零件。 a-1） 准备好要更换的Y、M 或C、K 的墨粉瓶驱动组件，然后参照《维修手册》中的 "拆卸墨粉瓶驱动装置"※1，进行更换。 b) 在更换瓶驱动组件（Y，M）时，序列号在[出厂时以对应序列号]以后的零件。 b-1） 准备新的墨粉瓶驱动组件(Y, M)和连接线束[1](FM3-M950-000)，这是新的维修零件。 链接：https://pan.baidu.com/s/1qfttkcrLg0bQJvWr9UMFEw 提取码：myva |
佳能C3835,C3222L更换墨粉瓶驱动组件时的注意事项
