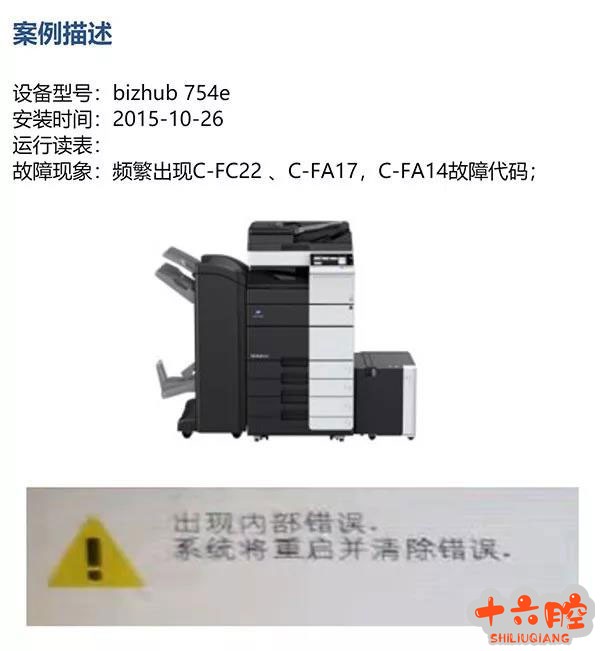

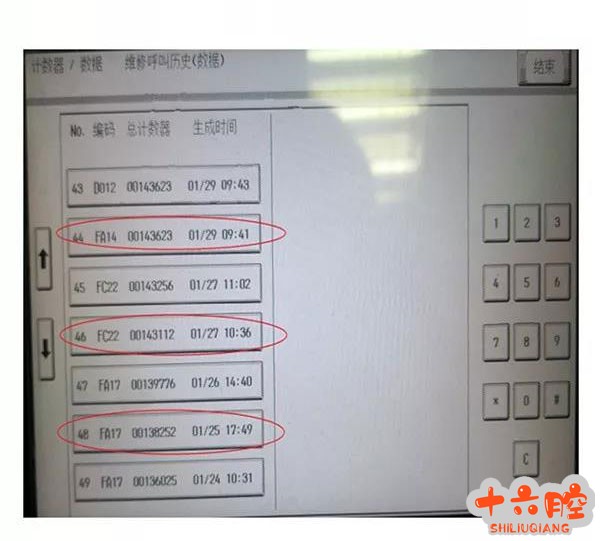

柯美B754e 频繁出现C-FC22、C-FA17、C-FA14

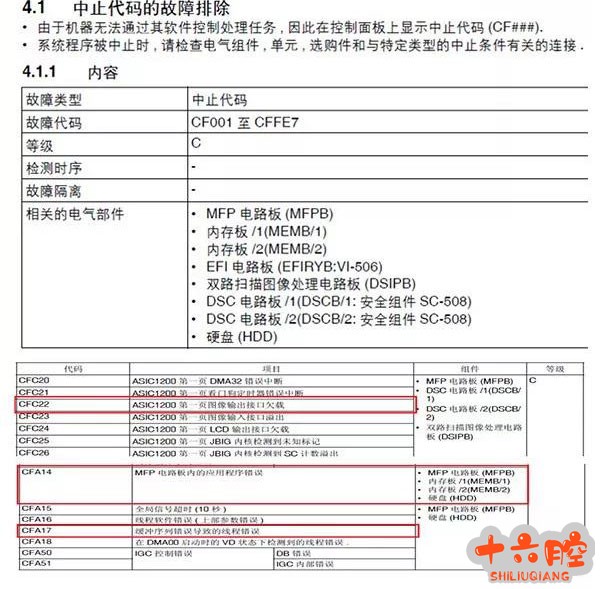

故障分析 1. 测试复印： 故障出现 2. 测试扫描： 故障出现 3. 测试打印： 正室运行 4. 分析： 故障区域应限定在图像信息读入阶段 C-FC22 、C - FA 17 、C- FA14是属千“中止代码”

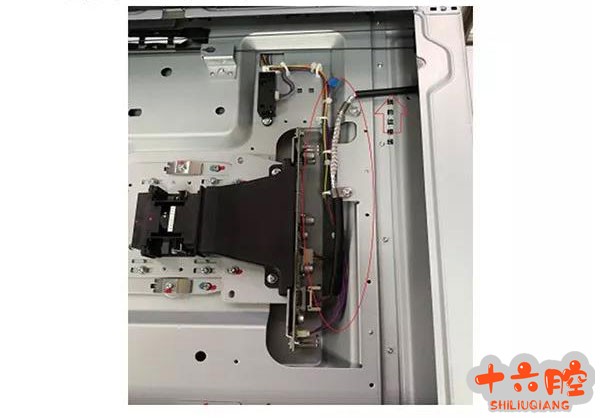

故障处理过程： 1. 固件升级： 根据先软后硬、先简后难的原则首先进行固件升级(GDE- MO) 2. 错误清除： 在维修模式【系统1 】里执行【系统错误清除】和【清除全部数据】 3. 内存检查：在维修模式一状态确认一自诊断查看【内存检查】和【SSD检查】，关闭硬盘格式化SSD 4. 更换MFPB: 更换MFPB板后，测试100多页故障再次出现。 5. 依次更换了CCD组件，双路扫描图像处理板(DSIPB) , 打印控制版(PRCB) 扫描器驱动电路板(SCDB), 故障依旧 6. 更换ADF 7. 维修时间达到3天以上，故障依旧未能得到解决！ 所有电路板都换完了 那就只有检查线路了，用万用表检测CCD电路板到扫描器驱动电路板(SCDB)的线路和CCD电路板到MFPB的线路都是通的，看起来线路也没有问题。 故障解决 相关的电路板都换了，只有线路没有换，那就换线路吧，把旁边B654e的CCD电路板到MFPB的线和故障机(B754e) 对换。 最后测试，两台机器都正常了，到目前为止输出了—百多万张没出现相同的问题。 总结 CCD电路板到MFPB的线路组成比较复杂，如果线路出现故障或被影响，会出现多个异常代码。 例如： B287系列出C - 9401/9402/FA17 /40CS B283系列出C- 9401/9402 C266系列出C - 6756/6757/9401
|
