爱普生投影仪CB-1485Fi等机型的闪烁问题和YE错误问题的处理方法

1. 相关产品
CB-1485Fi / CB-800F / CB-805F / EH-LS500B / EH-LS500W

2. 故障现象：
1. 频闪问题
打开投影机10 ~ 20 分钟后，投影图像闪烁。
2. YE 错误（Motor [16]）
打开投影机10 ~ 20 分钟后，发生YE 错误。

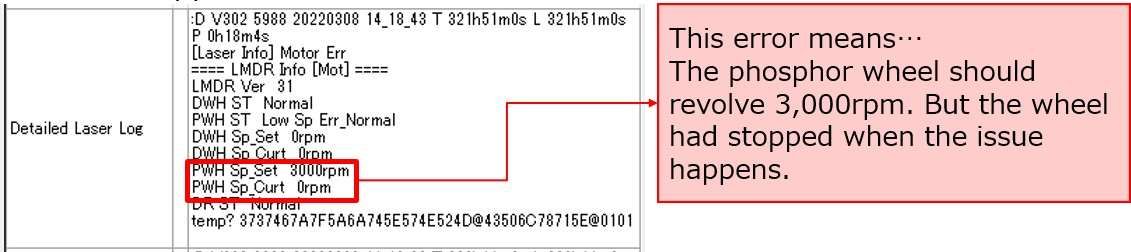

例如：

该错误的意思是：荧光轮的转速应为3000rpm。但发生问题时荧光轮已停止转动。

3. 问题原因：
在CB-485Fi 和EH-LS500B/EH-LS500W 中，由于LMDR–受影响电路板总成连接的连接器存在触点压力较弱的情况，针脚因摩擦而氧化，因此有可能出现触点电阻过大
的情况，导致受影响电路板和LMDR 板无法正确通信。
<受影响电路板>
1485Fi：MABoard。LS500：EX1 Board
但是这种氧化膜非常脆弱，可能会因为某些刺激而破碎；例如：“运输震动”、“断开和重新连接MAB 上的连接器”等。因此，该问题有可能不会在维修中心再次发生。
4. 临时对策：
由于连接器部分氧化，在发布永久对策之前，请按以下设置更换MAB 板和LMDR 电缆。

部件代码                                  部件名称
1870941                   MA BOARD ASSY;H919 P H;AS
1871462                   MA BOARD ASSY2;H921;AS
1870942                   MA BOARD ASSY;H923P H;AS
1809818                   PCB ASSY;H922EX1;WITH P;AS
2213811                   CABLE,LMDR-MA-H919P H

5．永久对策：

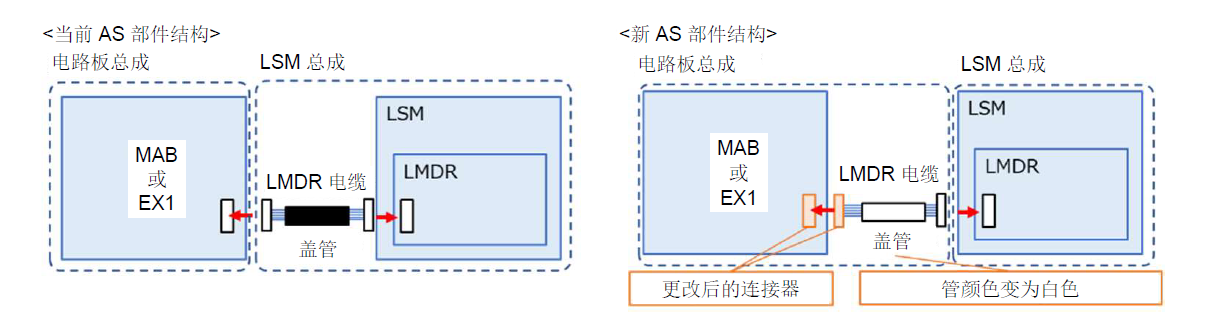

5.1 将受影响的MAB 板或EX1 板和LMDR 电缆（仅MAB 板一侧）的连接器都更换为新的。

*LSM 的连接器无变化。（连接器类型不同。）
注：除此问题外，您可以继续使用旧的电路板进行维修。
5.2 改善后备件的 P/N 和备件名称
所有旧型号出厂后将在SPI 系统中发布新的ASP。
切换时间：2023 年4 月

修订版本	部件代码	部件名称	说明
旧部件	1870941	MA BOARD ASSY;H919P H;AS	-
	1871462	MA BOARD ASSY2;H921;AS	-
	1870942	MA BOARD ASSY;H923P H;AS	-
	1809818	PCB ASSY;H922EX1;WITH P;AS	-
	2213811	CABLE,LMDR-MA-H919P H	-
	1814859	LSM ASSY;H919;AS	-
新部件	1916309	MA BOARD ASSY2;H919P H;AS	LMDR连接器已更改，电缆集成到该总成中。
	1916310	MA BOARD ASSY2;H921P H;AS	LMDR连接器已更改，电缆集成到该总成中。
	1916311	MA BOARD ASSY2;H923P H;AS	LMDR连接器已更改，电缆集成到该总成中。
	1916312	EX1 BOARD ASSY2;H922P H;AS	LMDR连接器已更改，电缆集成到该总成中。
	2227879	CABLE,LMDR-MA-H919P H;2	MAB侧的线束已更改。
	1916313	LSM ASSY2;H919;AS	LMDR连接器不包括在该总成中。

1.1 新旧备件不能互换
