EPSON 30K 自动纠偏传感器检查分析
1、作用：
上部自动纠偏传感电路板，在前部走纸单元上PE 传感器板上的发光二极管（X8）
下部自动纠偏传感电路板，在外壳下PE 传感器板上的光接收器（X8）
自动纠偏装纸检测插入纸张对齐的完成、纸张下端的有无、以及退纸的完成。

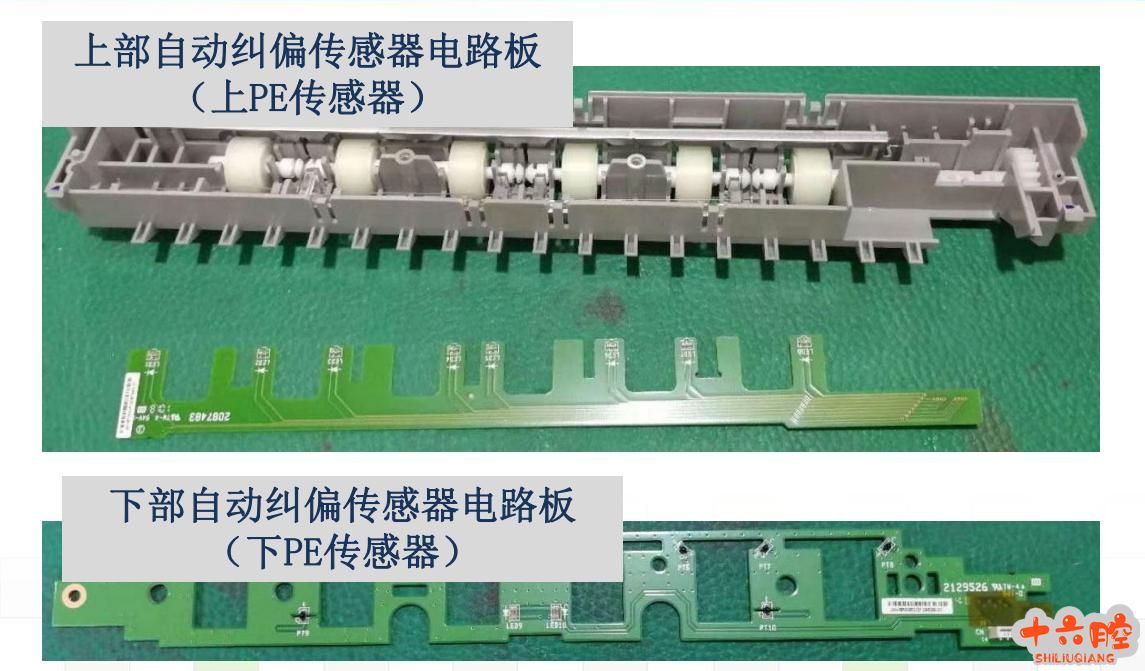

2、实物结构：

3、实际使用中出现的问题：

纸张或证本不进入打印机；
纸张或证本打印，从打印机入口进入，从后面出来。
开机空转，指示灯闪烁。这种大多数是上传感器损坏，下传感器损坏极少。

注意事项：
1、安装上、下传感器电路板的时候，轻拿轻放，上部的其他结构件对准定位销或孔，再按压，不要盲目压平处理。
2、传感器的排线插接口注意保护，插接排线时，先把排线端面检查好，不能折角（实际中发现过有折角的问题）。

标签： #30K #自动纠偏传感器 #传感器 #排线
