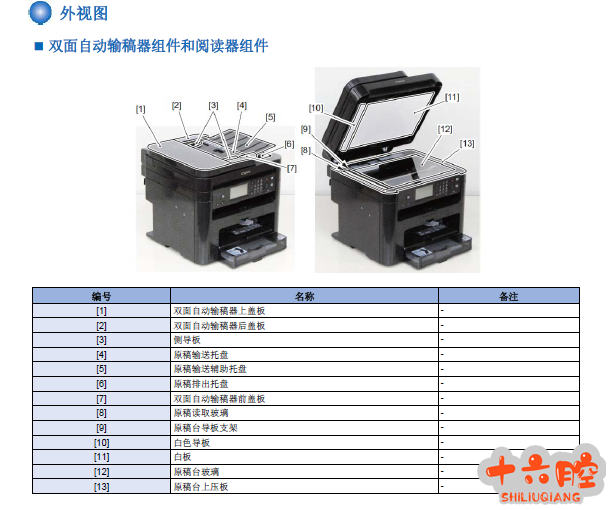

佳能 MF 249dw 247dw 246dn 244dw 243d 242dw 241d 中文维修手册
搓纸和送纸系统会执行纸张的搓取和输送，该系统由主马达、电磁铁和多个辊组成。在本设备中，可以从搓纸托盘和手送托盘搓纸。仅可以正面向下排纸。 放置在搓纸托盘和手送托盘上的纸张会通过同一搓纸辊送入。依次将纸张送入到感光鼓、转印充电辊、定影辊组件、压力辊，然后到排纸辊；接着将纸张排出到排纸托盘。 纸张的送入路线具有3 个光电传感器：纸张前端边缘传感器(PS751)、定影排纸传感器(PS701)、纸张宽度传感器(PS702)。它们会检测纸张的到达和通过。 如果纸张在指定时间内没有到达或经过各传感器，引擎控制器会将此状态判断为卡纸并通知主控制器出现卡纸。 PS701：定影排纸传感器 PS702：纸张宽度传感器 PS751：纸张前端边缘传感器 M1：主马达 SL1：搓纸电磁铁 SL2：双面翻转电磁铁 PS6：托盘传感器链接：https://pan.baidu.com/s/1Cb1diZUbWMzV-QDvw3-pgQ 提取码：as94 |
