上部提升电机故障 • 插入上部纸盒后，上部提升限度开关在上部提升电机打开后 6 s 内不能打开，且通过关闭上部提升电机 200 ms 并重试两次后，上部提升限度开关仍不能打开。 • 在打印期间，上部提升限度开关在上部提升电机打开后 200 ms 内不能打开。 下部提升电机故障 • 插入下部纸盒后，下部提升限度开关在下部提升电机打开后 6 s 内不能打开，且通过关闭下部提升电机 200 ms 并重试两次后，下部提升限度开关仍不能打开。 • 在打印期间，下部提升限度开关在下部提升电机打开后 200 ms 内不能打开。供纸台上部提升电机故障 • 插入选购供纸盒 PF-70* 的上部纸盒后，供纸台上部提升限度开关在供纸台上部提升电机打开后 6 s 内不能打开，且通过关闭供纸台上部提升电机 200ms 并重试两次后，供纸台上部提升限度开关仍不能打开。 • 在打印期间，供纸台上部提升限度开关在供纸台上部提升电机打开后 200 ms内不能打开。 上部提升限度开关不良。 上部提升限度开关的接插件端子接触不良。 下部提升电机的齿轮或耦合器损坏。 下部提升电机不良。 下部提升电机的接插件端子接触不良。 下部提升限度开关不良。 下部提升限度开关的接插件端子接触不良。 供纸台上部提升电机的齿轮或耦合器损坏。 供纸台上部提升电机不良。 供纸台上部提升电机的接插件端子接触不良。 供纸台上部提升限度开关不良。 供纸台上部提升限度开关的接插件端子接触不良。 请检查上部提升限度开关关闭时驱动控制器PWB 上 YC13-B9 处的电平是否变低。如果未变低，请更换上部提升限度开关。 请重新插入接插件。同时请检查接插件电缆连通性是否完好。如果不连通，请修理或更换电缆。 请更换下部提升电机。 请检查线圈各部位的连通性。如果不连通，请更换下部提升电机。 请重新插入接插件。同时请检查接插件电缆连通性是否完好。如果不连通，请修理或更换电缆。 请检查下部提升限度开关关闭时驱动控制器PWB 上 YC13-B15 处的电平是否变低。如果未变低，请更换下部提升限度开关。 请重新插入接插件。同时请检查接插件电缆连通性是否完好。如果不连通，请修理或更换电缆。 请更换供纸台上部提升电机。 请检查线圈各部位的连通性。如果不连通，请更换供纸台上部提升电机。 请重新插入接插件。同时请检查接插件电缆连通性是否完好。如果不连通，请修理或更换电缆。 检查供纸台上部提升限度开关关闭时供纸台主板上 CN1-5 处的电平是否变低。如果未变低，请更换供纸台上部提升限度开关。请重新插入接插件。同时请检查接插件电缆连通性是否完好。如果不连通，请修理或更换电缆。链接：https://pan.baidu.com/s/19gbsV5eG0XEK_zNgwv4Dew 提取码：18v5 |

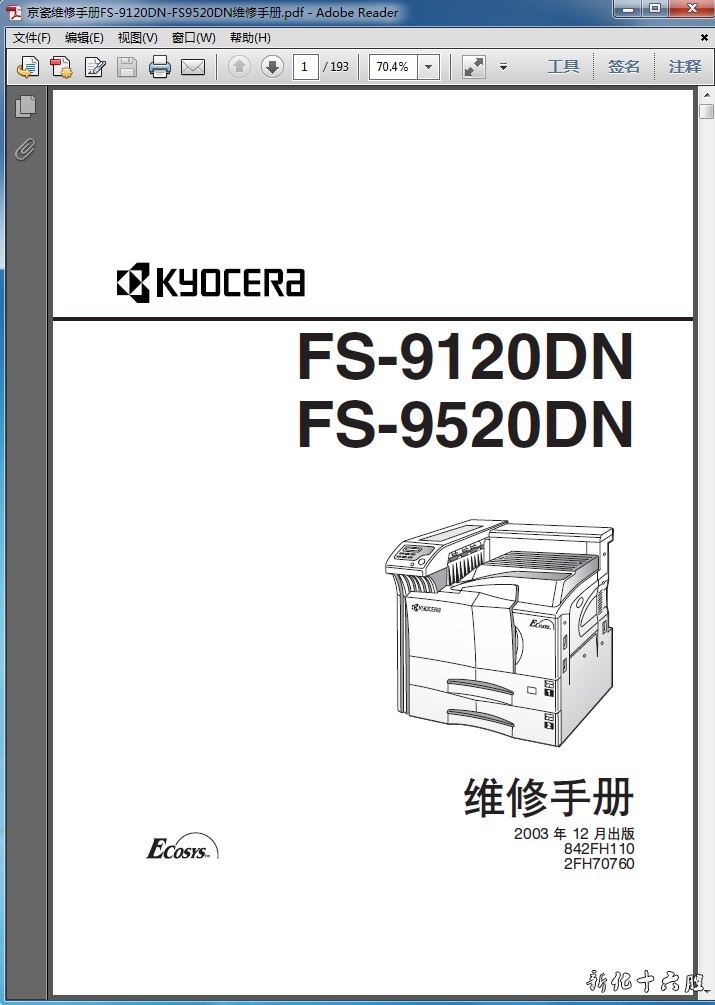

京瓷 KYOCERA FS-9120DN FS-9520DN 打印机中文维修手册
