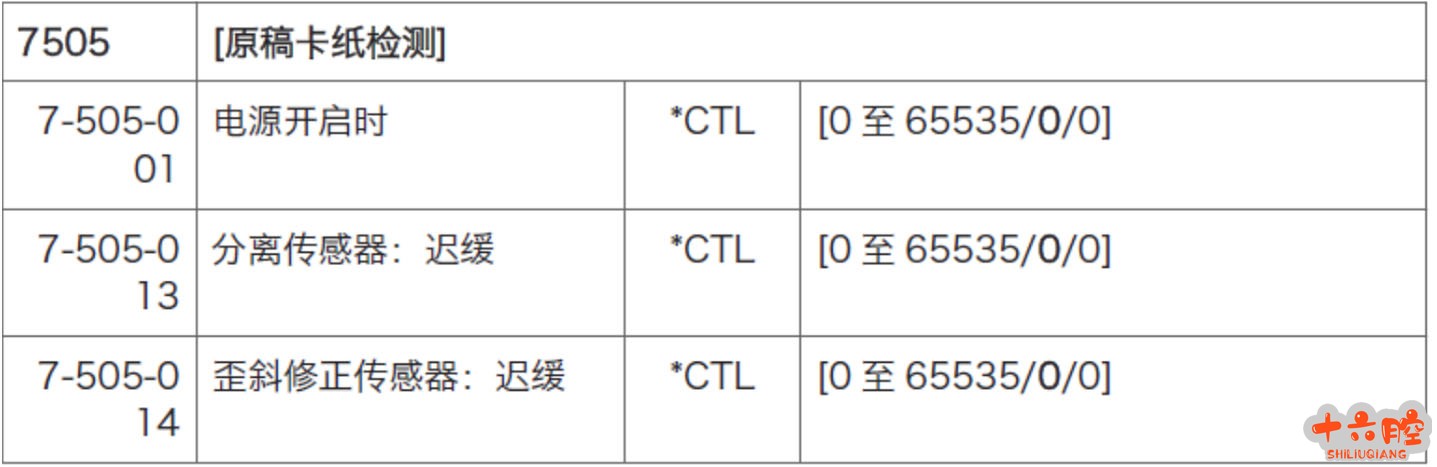

症状 故障：MP7503 的ADF 一走纸就报卡纸，开关ADF 可消除，再次走纸又会报卡纸，卡纸时纸张头端刚过搓纸轮。 维修过程 1. 查看SP7508的原稿卡纸历史记录，卡纸位置为13，对照SP7505原稿卡纸检测的对应位置为纸张触发分离传感器时迟缓。
2. 因ADF中的分离传感器与歪斜修正传感器是并列安装在一起，所以使用SP6011-10、11分别检测了这两个传感器，用纸张检测结果正常，但关上上盖检测时发现分离传感器保持有纸张状态。 3. 因此类传感器的检测原理为发送检测光线，当纸张通过时反射至传感器的接收器中，从而检测规定时限内纸张的卡纸情况。之前的旧款机型就会此类故障，即传感器对面的黑色贴片由于纸灰等原因，造成传感器误检测的情况。 4. 翻开分离传感器对面的导板后，发现对面导板上及导板下方都没有对应的黑色贴片。
5. 拿一块全黑色纸片贴在传感器对面进行测试，故障依旧，确认故障不是由于此处反射分离传感器光线造成。 6. 拆下分离传感器仔细检查时，发现安装传感器的金属支架有稍许变形，矫正后测试正常，故障排除。

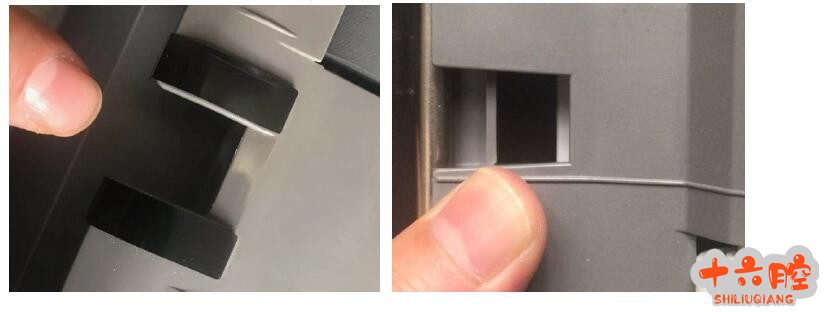

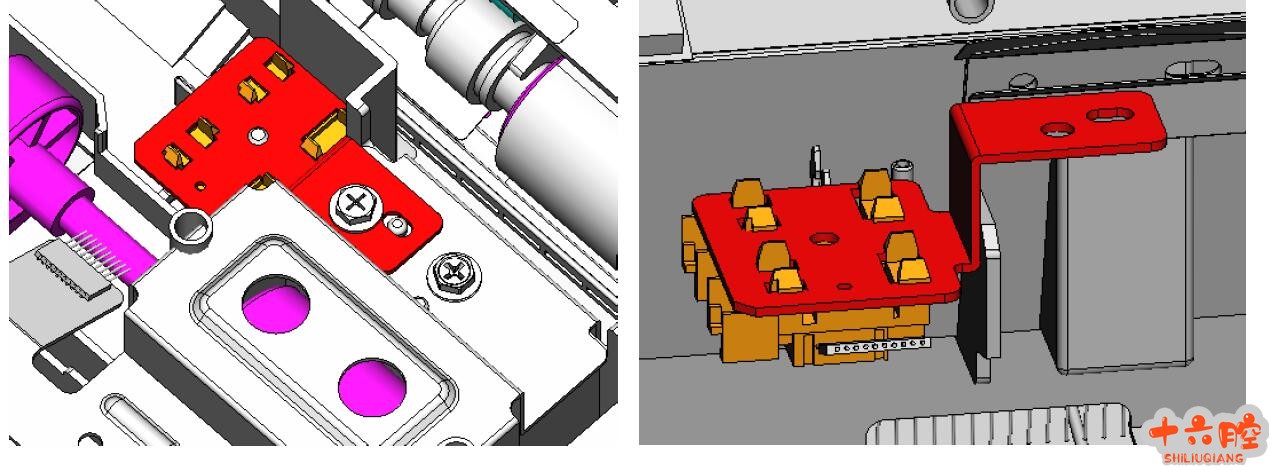

解决方案 由于安装分离传感器、歪斜修正传感器的支架变形，致使分离传感器误检测报卡纸，重新矫正传感器支架后，故障排除。 |
