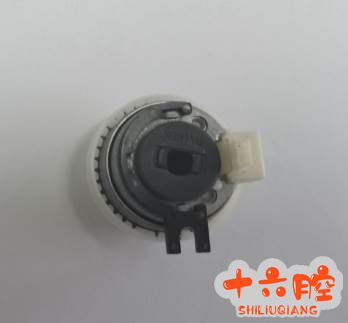

症状：使用ARDF3110 复印或扫描时显示卡纸 分析过程: 1．清洁送稿器内搓纸轮及进纸皮带，故障依旧。 2．更换整个搓纸组件测试，故障依旧。 3. 观察送稿器搓纸情况，发现搓纸时搓纸轮及进纸皮带未转动。 4. 拆卸送稿器后盖，使用输出检查测试搓纸离合器，有吸合的声音，拆卸离合器后发现，定位离合器的‘U’形卡槽损坏，造成离合器吸合时动力不能传输到搓纸组件，这是造成卡纸的原因。更换搓纸离合器后送稿器运行正常。（下图）

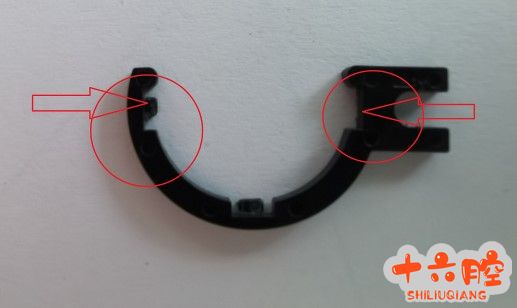

外观上无法判定有无故障，拆卸后发现固定离合器的‘U’卡槽卡角断裂。左侧红圈内为正常，右侧红圈内已经断裂。 解决方案：更换搓纸离合器后，故障解决。 |
理光IM2500使用进稿器DF3110 复印扫描时显示卡纸
