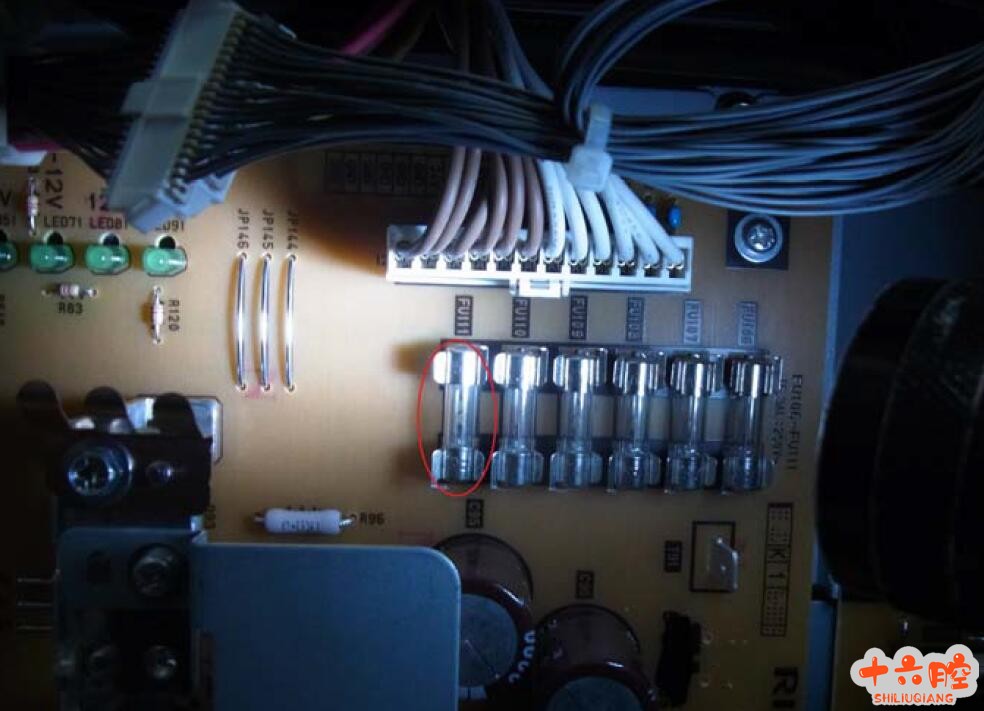

症状 一台 Aficio MP 8001 开机只有操作面板右侧电源灯亮，LCD 无显示，机器没有动作。. 检查发现PSU 上熔丝FU111 开路,更换过FU111 开机后熔丝FU111 又熔断,故障依旧。 （见下图）

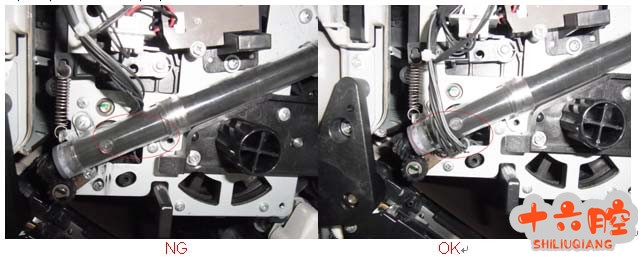

原因 开机通电时，机器自检发现有短路现象，熔丝 FU111 开路，导致机器无任何动作。 解决方案 1：通过拔除PSU 负载的方法，判断大致的短路方位。现场拔插测试是由于BCU 板连接出现故障。 2：参考MT-C4 的点点图，对BCU 板上的连接进行仔细检查发现CN211 连接导线的绝缘层有明显的破损现象，初步判断是由于PTL 连接线短路导致了PSU 上的FU111 熔断。 3： 分析检查 PTL 连接线导线的绝缘层出现破损现象的原因，是因为安装鼓单元时连接导线走线错误。（见下图）
4．重新包扎破损线束并按规范排列线束后机器恢复正常。 注：拆卸后重新组装机器部件时必须按照规范排列线束，防止同类故障再次发生。 |
理光MP8001开机只有电源灯亮，触摸屏LCD 无显示
