理光MPW2400 机器不能选择纸卷送纸

访客 2021年04月19日 10:49 33 0

症状：
MPW2400 机器不能选择纸卷送纸，机器卷纸输送器正确安装纸卷，但当关闭机器卷纸器后，纸卷没有预送纸动作，面板显示重设纸卷的提示。

分析原因：
1.卷纸输送电机不良。
2.RFDB（卷纸输送驱动板）不良。
3.卷纸输送电机到RFDB 连接不良。

措施：
1.用SP5804-11 检测卷纸输送电机，电机没有动作。
2. 检查机器卷纸器内线束连接未发现异常。
3. 更换RFDB（卷纸输送驱动板），试机正常。
4. 检查RFDB（卷纸输送驱动板）发现有芯片爆裂。

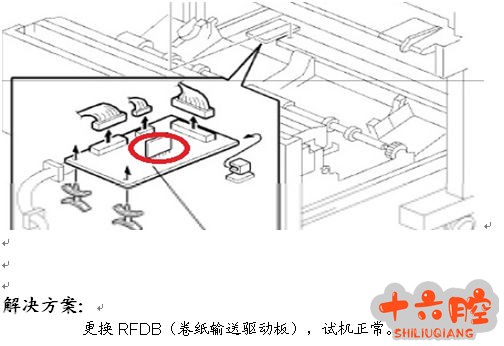

芯片位置如下图所示:
