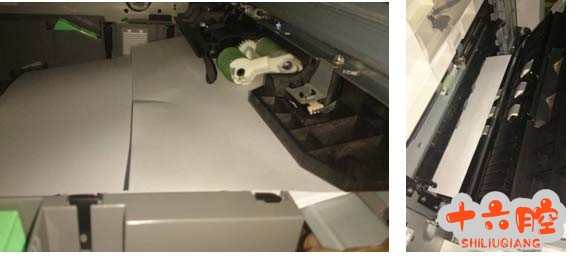

一台Aficio MP2852单张打印时，搓纸轮转动搓送第一张纸后抬起，但接着搓纸轮落下时，并没有停止旋转，而是继续搓送第二张纸， 直到纸张先端到达中继辊时停止旋转。 （见下图）

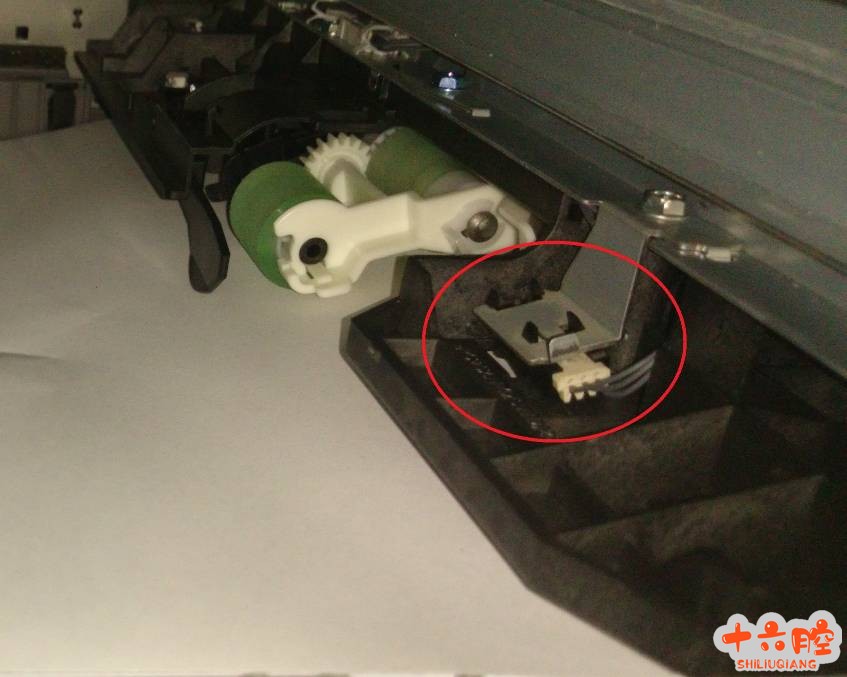

连续打印时，由于送纸时序异常，所以不停卡纸。二个纸路故障现象相同。通过手送盘连续打印没有问题！ 更换了两个纸盒的进纸离合器及BCU板，故障依旧。 原因 分析过程： 1） 利用 SP5-804-1、33 组合测试（即在开启主电机的同时测试第一进纸离合器），发现离合器吸合动作正常，可以准确的控制搓纸轮的旋转及停止； 2） 同样方法测试第二进纸离合器，吸合动作也正常； 3） 由此可知，BCU 与离合器的连接线路正常，通过输出模式BCU 也能控制离合器的吸合，但在正常打印的进纸过程中，由于机器没有正常检测到纸张的状态，从而BCU 没有向第一或第二进纸离合器发出释放的指令，导致故障产生； 4） 从纸路结构及原理可知，送纸传感器可检测纸张的先端及尾端，然后将这些纸张的状态信息发送给BCU，再由BCU 控制进纸离合器的吸合； 5） 利用 SP5-803-13、14 分别测试第一、第二送纸传感器（MP2852 的维修手册里称之为纸张前端传感器），发现两个传感器（下图红圈）均不良。
综上所述，可知由于第一、第二送纸传感器无法正常检测纸张的先端及尾端，从而BCU 无法在正确的时间内向第一或第二进纸离合器发出释放的指令，导致故障的产生。 解决方案 处理过程： 更换第一、第二送纸传感器，机器单张及连续送纸正常。 |
