爱普生L 系列喷墨打印机开机无电故障判断流程

访客 2020年04月12日 15:21 1 0

1、故障现象描述：
故障现象：开机后，打印机无任何初始化动作，各指示灯未被点亮或立刻熄灭。

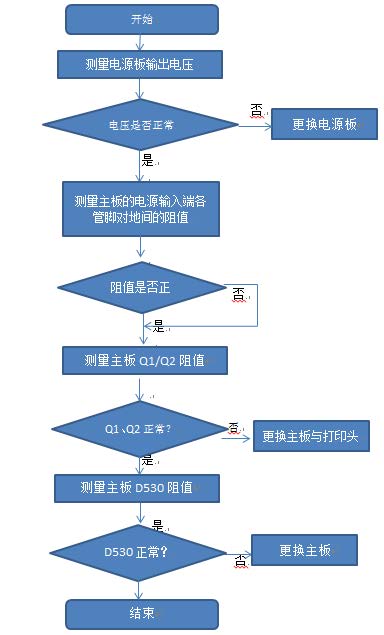

2、故障检测判断流程：
实际维修中发现，L 系列“开机无电”，95%以上均与Q1/Q2/D530 有关。
如果按上述各标准值判断出实测元件阻值或电源输入端阻值异常，可以判定主板有问题。
L 系列机型开机无电故障判断步骤：

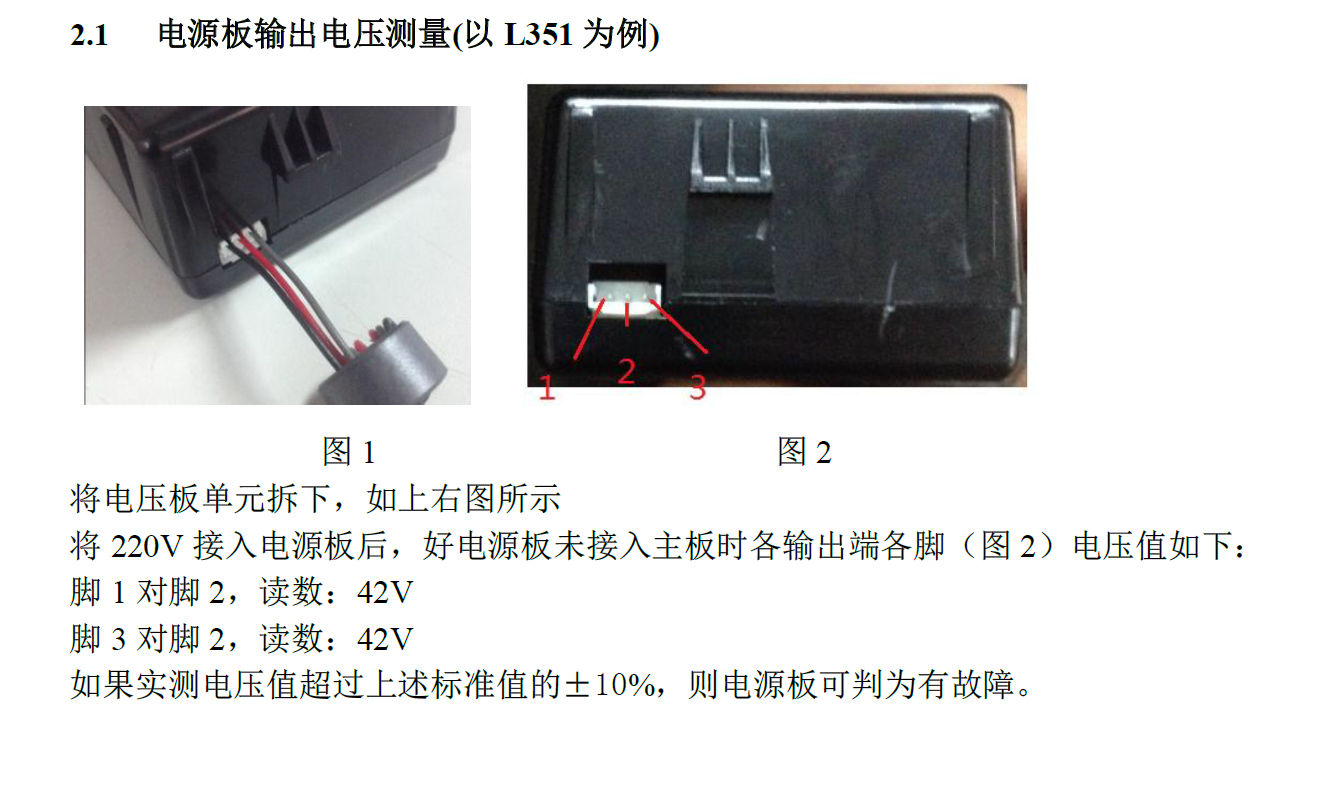

1）检查电源板输出电压，如果电压异常需更换电源板并还需测量主板电源输入端以确认主板状态。

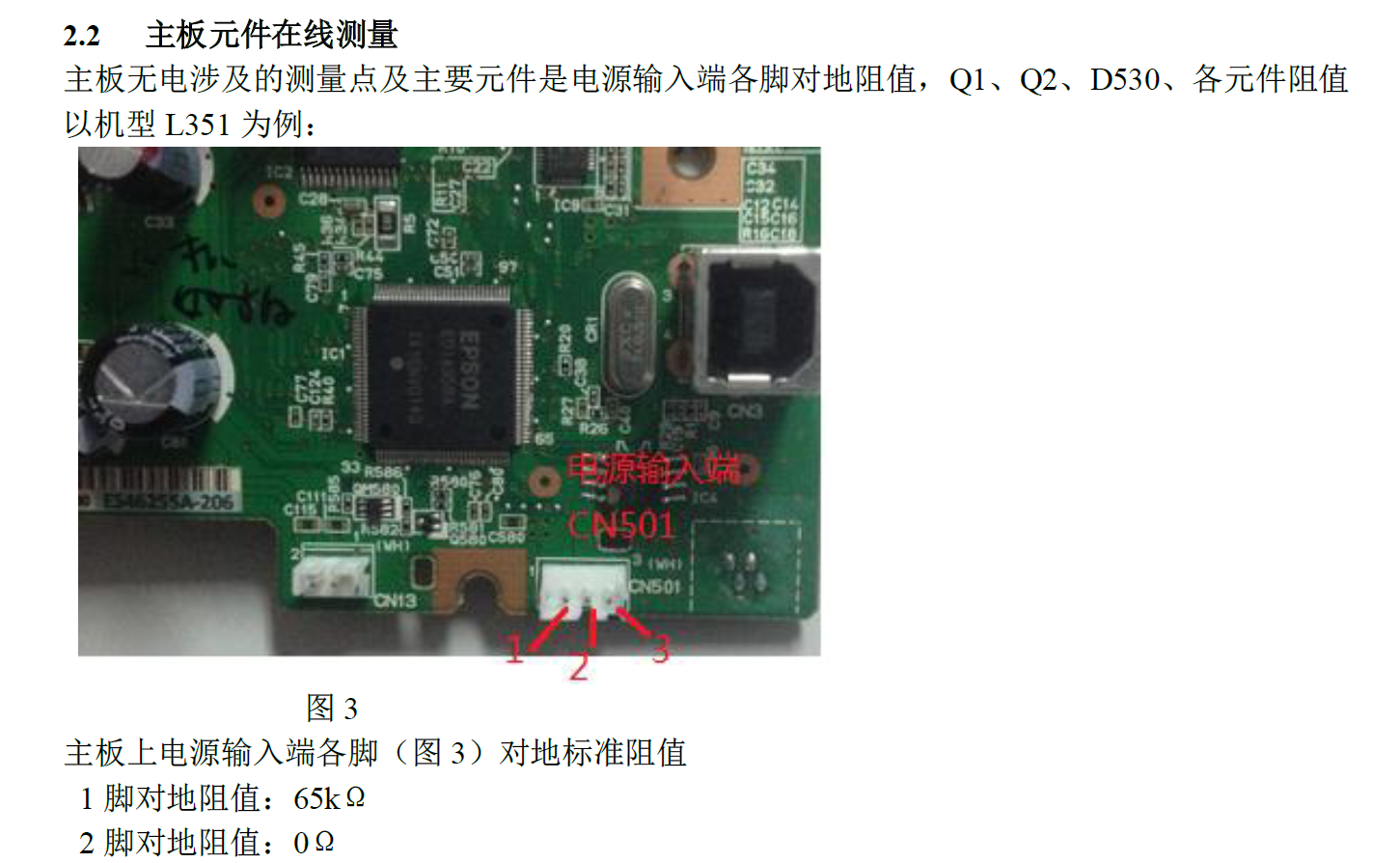

2）检查主板电源输入端各管脚对地间的阻值是否在标准范围内。

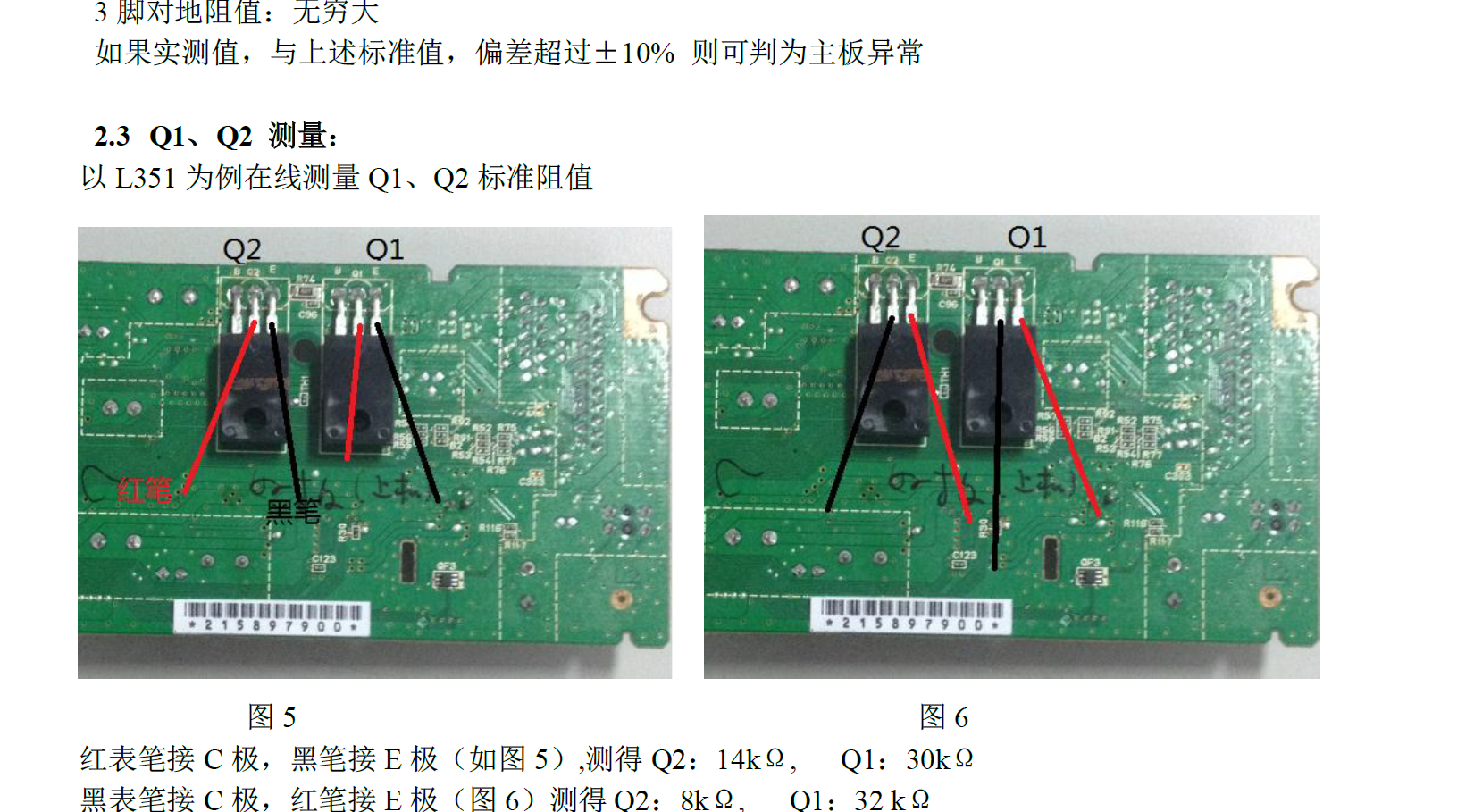

3）如果通过步骤 2 判断主板异常，可进一步确认主板上元件Q1、Q2（L801 为QM1、QM2）状态，如果Q1 或Q2 损坏则需要同时更换主板与打印头。

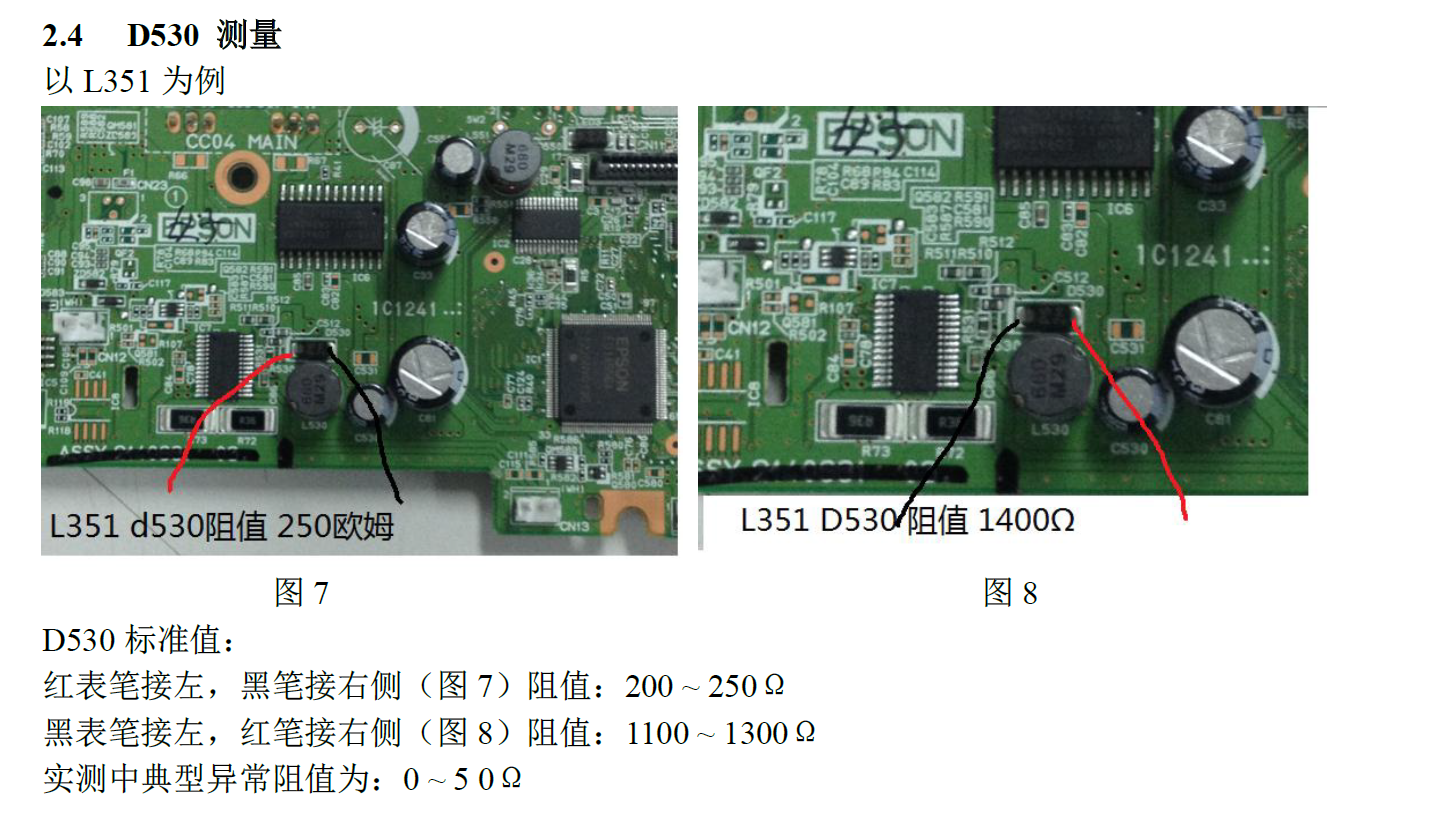

4）如果上步判断 Q1、Q2 正常，还需确认D530 状态，如果D530 异常此时可仅更换主板，打印头一般没有问题。
5）不同机型的Q1、Q2 在线阻值会有所不同，可以按上述方法对照好板阻值做判断。
6）如果上述电源板、主板均未发现问题，打印机面板连接线或面板本身也会造成开机无电，可使用好备件做替换检查确认。

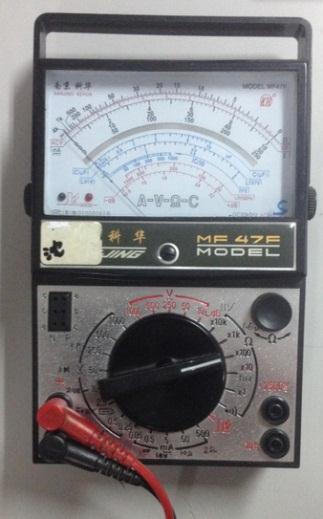

测量工具：指针式万用表型号：MF47F
注：使用数字万用表时测量的数值可能与下面给出的标准参考数值不同
