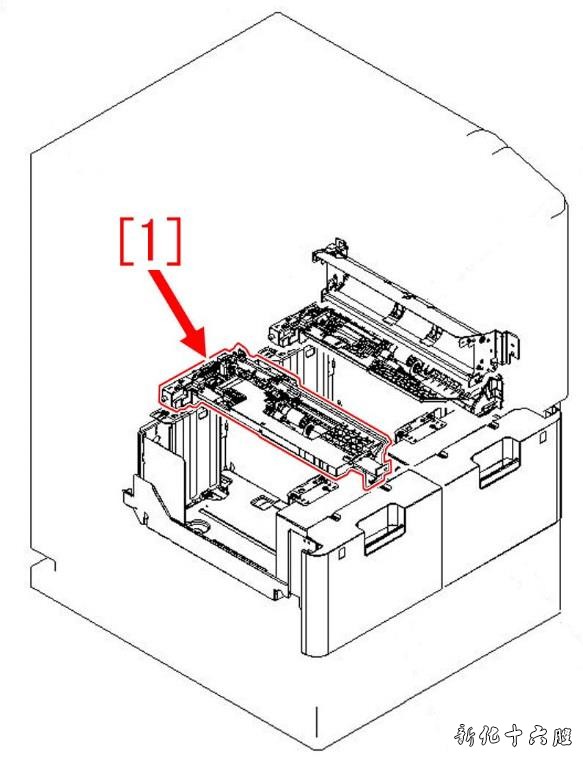

imageRUNNER ADVANCE 6075 系列 imageRUNNER ADVANCE 6275 系列 imageRUNNER ADVANCE 6575 系列 故障现象 清除左侧纸仓的搓纸组件[1]周围的卡纸时，由于搓纸轮和分离轮压力未完全释放导致搓纸部位置出现残留纸张。当纸张通过时，可能被撕碎，有时纸张碎片在内部有残留。

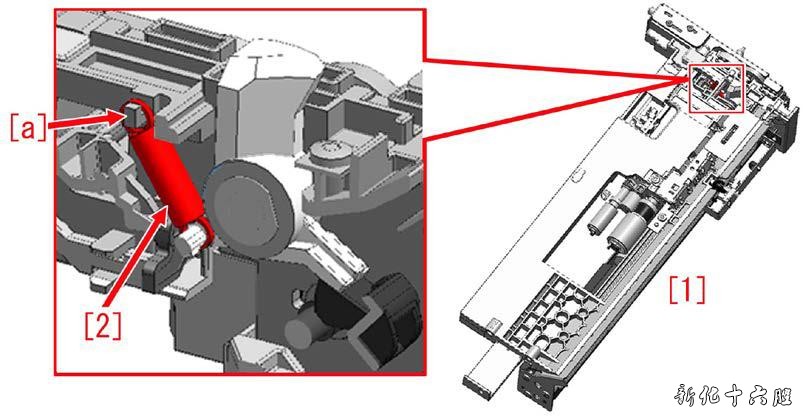

故障原因 由扭力弹簧[2]控制，释放送纸辊与左侧搓纸轮 [1]的分离辊之间的压力。如果弹簧钩的凸台[a]变形，弹簧压力下降，无法移动，则送纸辊与分离辊之间的压力无法释放。 在这种情况下，如果纸盒被拉出，取出卡纸时，辊子没有松开卡纸夹在其中间会将卡纸撕破，残留在机器内部。

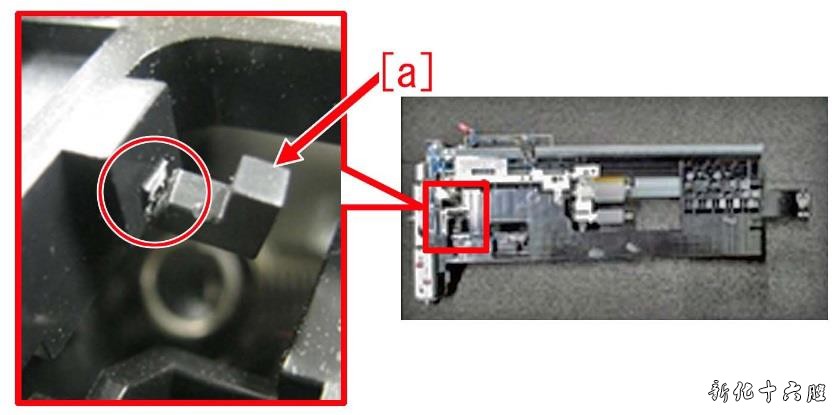

维修工作 当纸张频繁残留在机器中时，由于左侧纸仓搓纸部间隙，取出搓纸组件，检查钩的损坏情况。 如果挂钩断了，准备新的维修零件，弹簧支撑板(FE2-C904-000)，按照下面的说明进行安装。 如果没有损坏，寻找其他因素。 [参考]下面这张照片显示的是钩子坏掉的凸起部分。如果损坏的没有被拆下来，看起来像照片[a]，用尖嘴钳把它拔下来，然后继续工作。

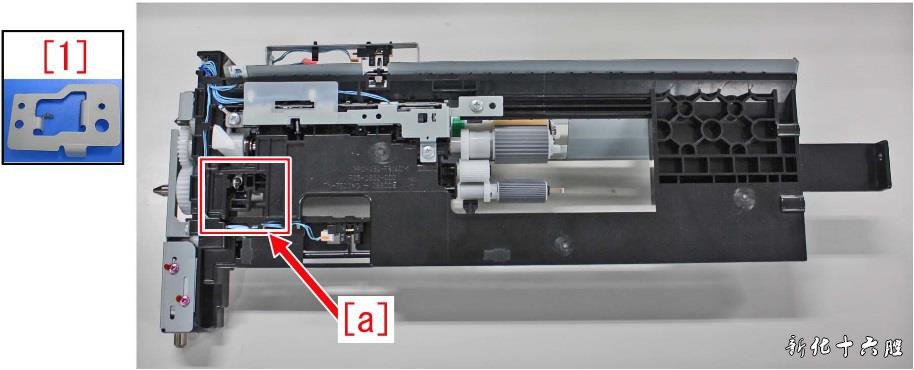

维修工作 当纸张频繁残留在机器中时，由于左侧纸仓搓纸部间隙，取出搓纸组件，检查钩的损坏情况。 如果挂钩断了，准备新的维修零件，弹簧支撑板(FE2-C904-000)，按照下面的说明进行安装。 如果没有损坏，寻找其他因素。 [参考]下面这张照片显示的是钩子坏掉的凸起部分。如果损坏的没有被拆下来，看起来像照片[a]，用尖嘴钳把它拔下来，然后继续工作。 1） 拆下左侧纸仓搓纸组件，参考以下： 维修手册> 4.零件更换和清洁 > 搓纸/供纸系统 >拆下左侧纸仓 [参考]在维修手册中，名称为左纸仓，不是左搓纸组件。 2） 在左侧纸仓搓纸组件上安装弹簧挂钩金属支撑板（FE2-C904-000）[1]，请参考下图[a]位置。

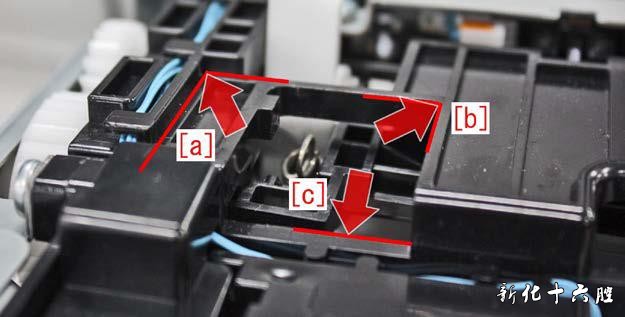

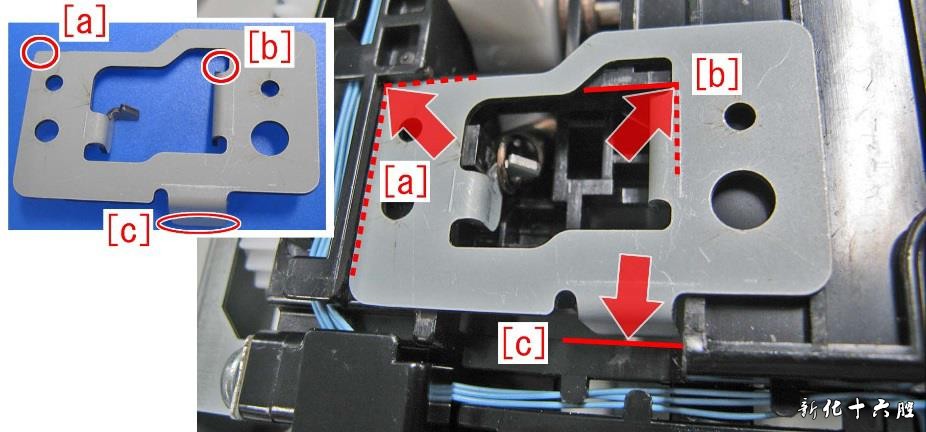

[定位参考] -将弹簧支撑板的角[a]推到左侧搓纸组件角[a]位置； -将弹簧支撑板的角推到左侧搓纸组件角位置； -确保弹簧支架的[c]在左侧搓纸组件的框部[c]内，确保没有压到架子上。
下图是参考线，从左侧的搓纸组件上取下弹簧支撑板，以便看的更清楚。

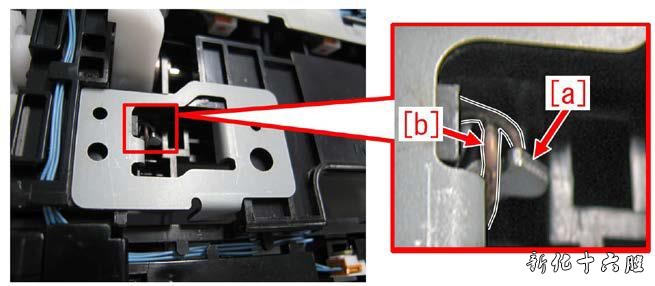

3） 将弹簧勾到弹簧支撑板的钩[a]上。

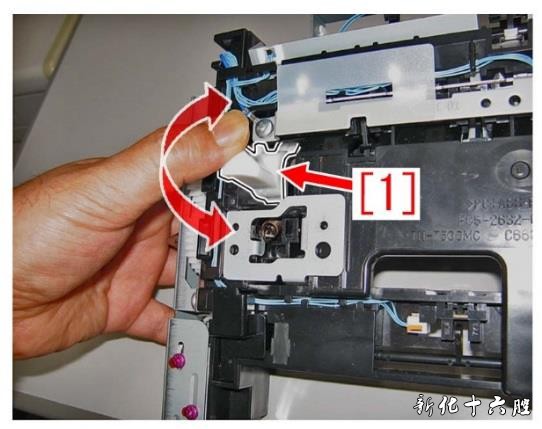

4） 检查固定/输送释放杆[1]是否安装正确，确认其可以正常复位。
5） 重新将左侧纸仓搓纸组件安装回主机。 |
佳能6075清除左侧纸仓位置的卡纸时，可能导致残留卡纸
