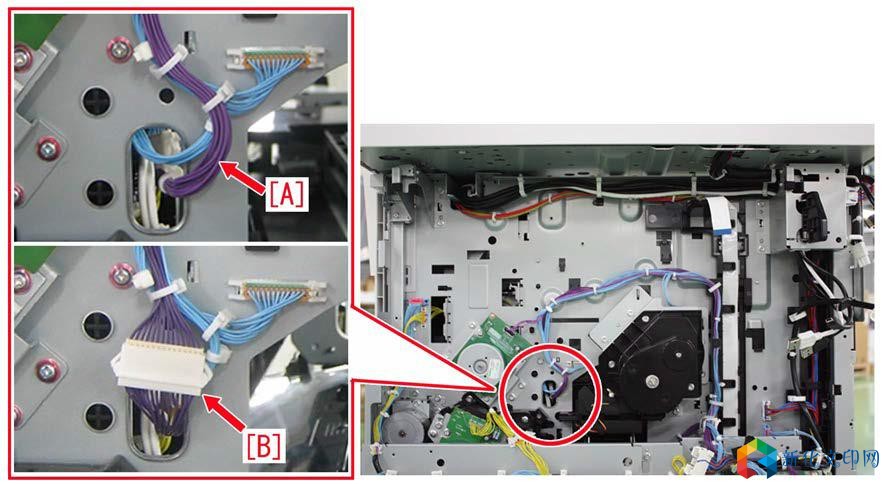

imageRUNNER ADVANCE 4551 imageRUNNER ADVANCE 4545 imageRUNNER ADVANCE 4535 imageRUNNER ADVANCE 4525 [详细] 由于生产原因，定影控制线缆和定影加热器AC 交流线缆配置变化，请注意。 维修工作 1） 请参考维修手册，拆下主机后侧盖板和后侧下盖板，然后拆下主控板制器盒。 2） 检查定影控制线缆，确定是旧型号[A]还是新型号[B]。如果是旧型号[A]，同时更换新型号定影控制线缆(FM2-J857-000)和定影加热器交流线缆（FM2-J858-000）。 [备注]旧型号和新型号不能同时使用，不能互换。

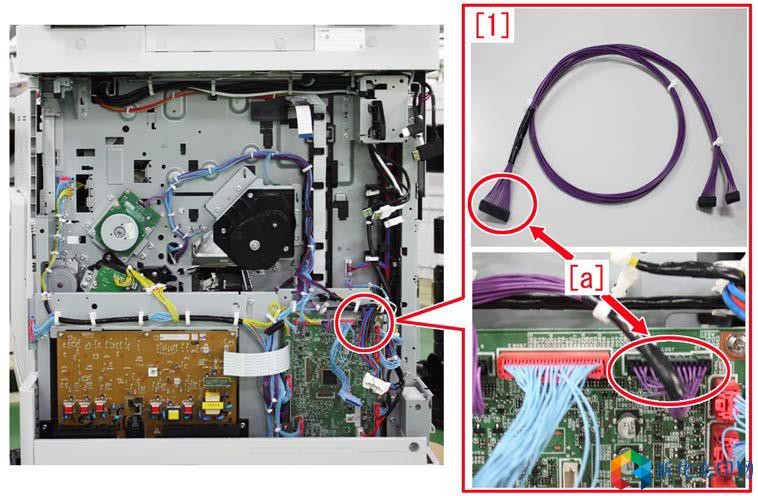

[参考] 下面照片是机器拆下后盖和控制器盒后的照片，定影控制线缆[1]的连接器[a]连接到位于右下角的AC 控制器PCB 上。

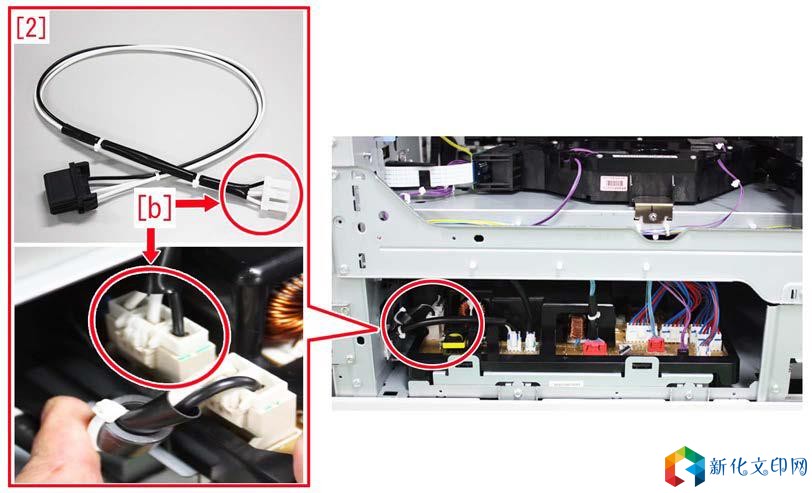

下面图片是拆下机器左盖板和左下盖板后的照片，定影加热器交流电缆[2]的连接器连接到交流驱动板PCB 上。

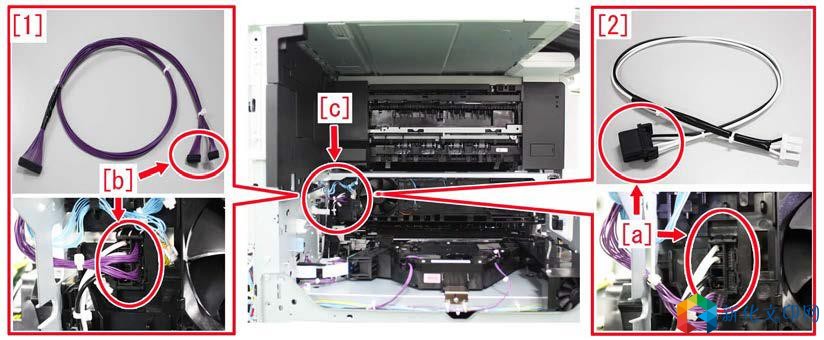

下面图片是拆下机器左侧盖板的照片，每个连接器的对侧连接到左后侧[c]。
|
