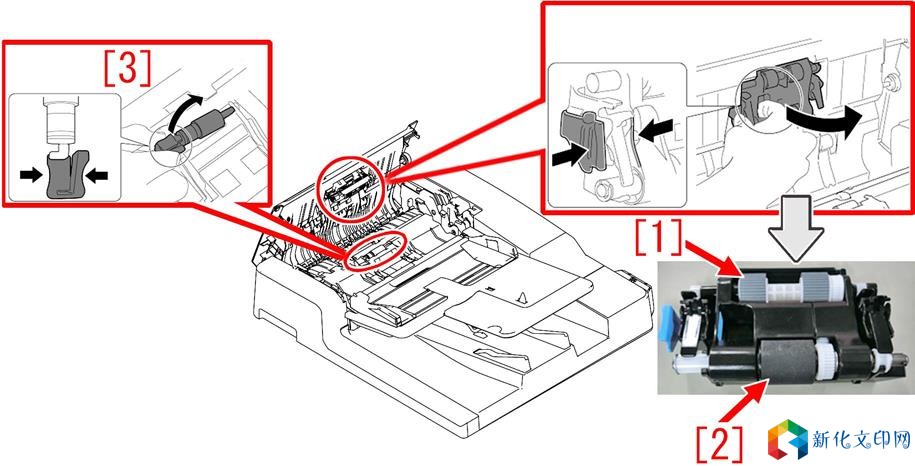

iR C3020 iR-ADV C3330 iR-ADV C3325 iR-ADV C3320 iR-ADV C3530 iR-ADV C3525 iR-ADV C3520 DADF-AV1 DADF-AQ1 [故障现象] 在使用自动输稿器进行纸张输送过程中可能会出现下列的卡纸情况： - 0003：拱起传感器（SR1）延迟卡纸 - 0043：拱起传感器（SR1）延迟卡纸 - 0009：前端传感器(SR2)延迟卡纸 - 0049：前端传感器(SR2)延迟卡纸 [参考] 0043 卡纸的发生可能性低。 [故障原因] 粘附在自动输稿器内的各类输送辊表面的金属或木质的粗质颗粒可能会导致纸张输送的性能有所降低。 [维修措施] 当出现上述故障时，准备DR-202 ADF 维护套件(4Y8-3044-020)；同时更换自动输稿器内的拾取辊[1]、输送辊[2]和分离辊[3]。 [DR-202 ADF 维护套件中包含的零件] - 自动输稿器纸张拾取组件（FM1-D470-010） - 分离辊组件（FM1-D471-010） [参考] - 自动输稿器纸张拾取组件中包含了拾取辊[1]和输送辊[2]。 - 分离辊与分离辊轴为一体化组件结构，不再提供单独的零件（由于分离辊轴的表面加工过程的变化，此后被修改为新类型的分离辊组件）
[注意] 在更换上述零件后，需要在以下维修模式下执行零件计数器清除的操作 COPIER > COUNTER > DRBL-2 > DF-PU-RL |
在自动输稿器位置发生0003/0043/0009/0049 卡纸时的对策措施
