理光DD3344C 机器印刷就报故障代码E-02

访客 2022年12月03日 11:08 1 0

症状：
DD3344C机器开始印刷，每次纸台只抬升约3厘米高度，就报故障代码 E- 02 ；

原因：
1、纸台电机、纸台驱动不良；
2、纸张高度传感器不良；
3、主板不良。
4、线束接口不良。

维修过程：
1、根据故障现象，检查纸台驱动和输入输出SP5-30/31 检测纸台电机,未见异常；
2、由于纸台的抬升控制停止是由纸张高度传感器检测，于是检查调整纸张高度传感器的位置及更换纸张高度传感器测试，均未能排除故障。
3、由于电机及传感器检测未见异常，怀疑主板故障，更换主板，故障依然存在；
4、在检测的部件中未发现异常的情况下，根据纸台提升的工作原理（由纸张高度传感器检测，将信号反馈给主板，控制纸台提升高度），逐一排查纸张高度传感器到主板的线束及线束接口，后发现纸张高度传感器线束接口不良，导致纸台提升异常，重新插拔线束接口，故障排除，试机正常。

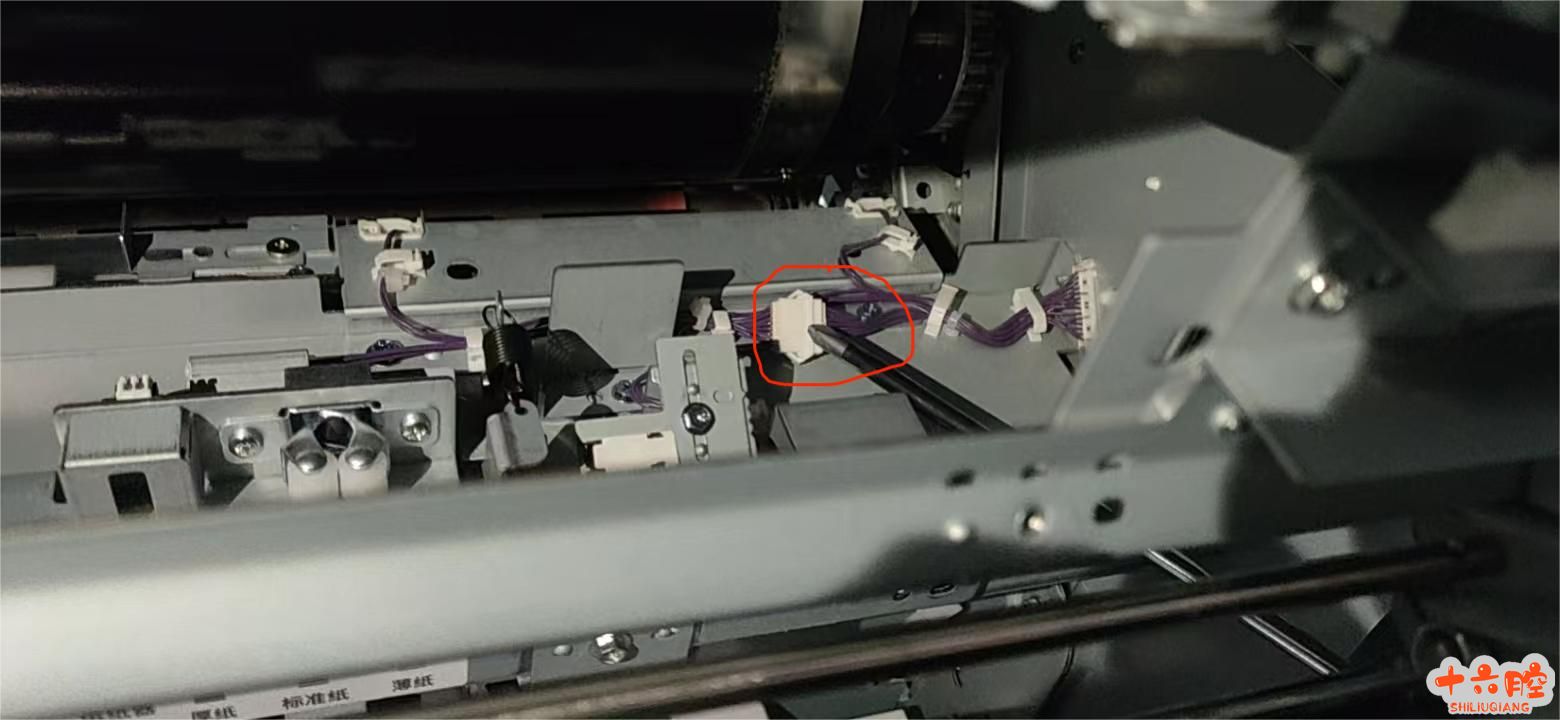

如图红圈所示：

解决方案：
重新插拔纸台高度传感器线束接口，故障排除，机器试机正常。

标签： #E-02 #3344C #主板 #纸台电机
