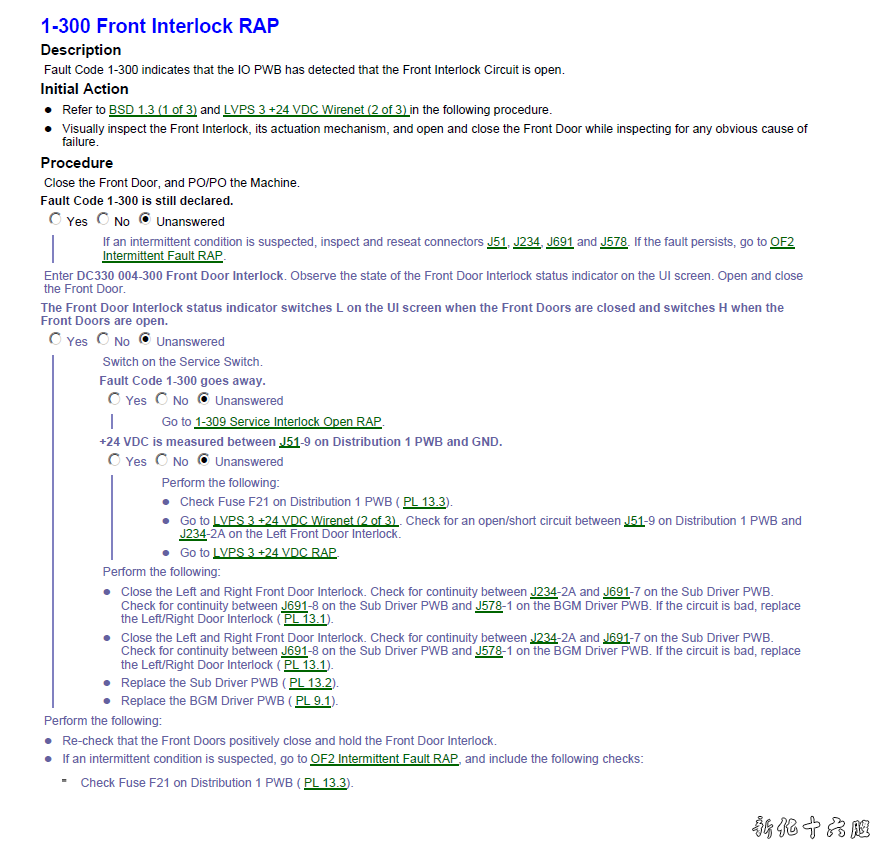

故障码1-300表示IO PWB检测到前联锁电路打开。 最初的行动 指1.3 BSD 3(1)和LVPS 3 + 24 VDC Wirenet(2,3)在接下来的过程。 视觉检查联锁面前,其驱动机制,打开和关闭前门而检查任何明显的失败原因。 过程 关上前门，把机器打开。 仍然声明错误代码1-300。 如果怀疑是间歇性的，检查并重新定位连接器J51、J234、J691和J578。如果故障持续，转到OF2断续故障RAP。 进入DC330 004-300前门联锁。观察用户界面上前门联锁状态指示灯的状态。打开并关上前门。 前门关闭时，前门联锁状态指示器在UI屏幕上开关L，前门打开时开关H。 打开服务开关。 故障码1-300消失。 转到1-309服务联锁打开RAP。 在分布1 PWB和GND的J51-9之间测量+24 VDC。 执行以下: 检查保险丝F21分布1 PWB(PL 13.3)。 去LVPS 24 VDC Wirenet 3 + 3(2)。检查J51-9在分配1 PWB和J234-2A的左侧前门联锁上的开路/短路。 去LVPS 3 + 24 VDC说唱。执行以下: 关闭左和右前门联锁。检查子驱动PWB上J234-2A和J691-7之间的连续性。检查子驱动PWB上的J691-8和BGM驱动PWB上的J578-1之间的连续性。如果电路故障，更换左右门联锁(PL 13.1)。 关闭左和右前门联锁。检查子驱动PWB上J234-2A和J691-7之间的连续性。检查子驱动PWB上的J691-8和BGM驱动PWB上的J578-1之间的连续性。如果电路故障，更换左右门联锁(PL 13.1)。 取代子司机PWB(PL 13.2)。 取代BGM司机PWB(PL 9.1)。执行以下: 逐字逐句的前门积极密切和前门联锁。 如果怀疑一个间歇条件,去OF2间歇性故障说唱,和包括以下检查:检查保险丝F21分布1 PWB(PL 13.3)。 手册是英文的代码部分，不包含其他部分，需要自己翻译，有PDF版本，还有WORD版本，自行翻译链接：https://pan.baidu.com/s/1X3SZ5qcx3tm-69Nm-2GiRA 提取码：0we6 |
施乐DC5000维修手册代码表PDF
