理光Pro C7100 C7110S恢复SC499-03代码
访客
1
恢复SC499-03
原因- 皮带尺脏污
- 转印皮带速度反馈传感器脏
- 转印皮带速度反馈传感器不良
- 插头断开或线束断开
- TDCU不良
解决方法- 清洁皮带尺
- 清洁转印皮带速度反馈传感器
- 断开或更换线束
- 更换TDCU
过渡转印皮带: 如何清洁ITB速度反馈传感器显示SC499三次，ITB速度反馈传感器控制已关闭。
检查SP2-915-001 (Encoder Sn Ctrl Condition - Scale FB Control Enable)。如果设置是0：禁用，清洁ITB速度反馈传感器。备注- 如果禁用ITB反馈传感器控制，可能发生图像偏移或小间距条纹。
备注- 维护机器时，检查SP2-915-002: Encoder Sn Ctrl Condition SC499 Occurrences. 如果设置是0：禁用，清洁ITB速度反馈传感器。
- 从第2暂停位置拉出ITB单元。

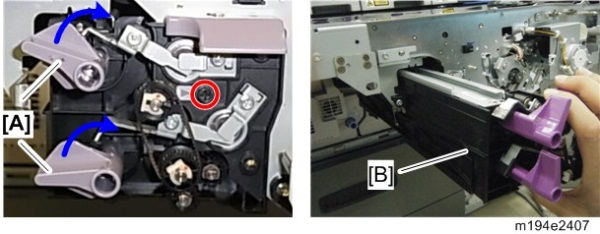

- 提高ITB清洁单元的两个杆[A]的位置。
- 取下螺丝，缓慢拉出ITB清洁单元。 (
x1)

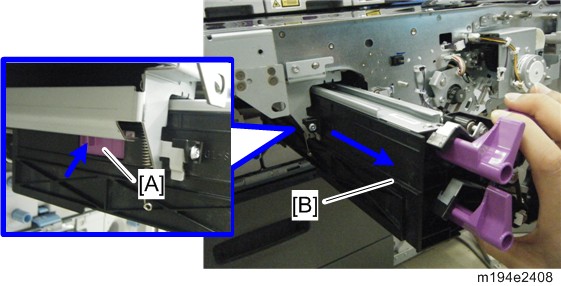

- 按触释放杆[A]并拉出ITB清洁单元[B]。
- 断开前后弹簧。备注

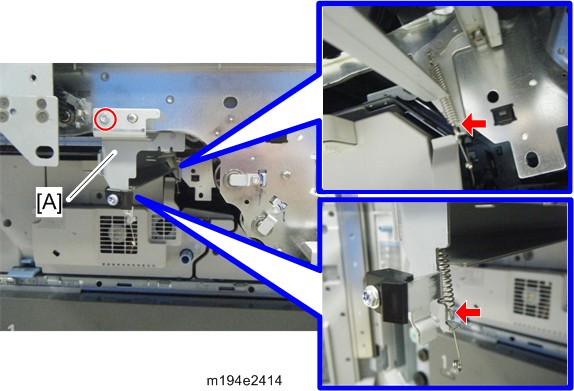

- 取下皮带张力辊组件的螺丝[A] (
x1)

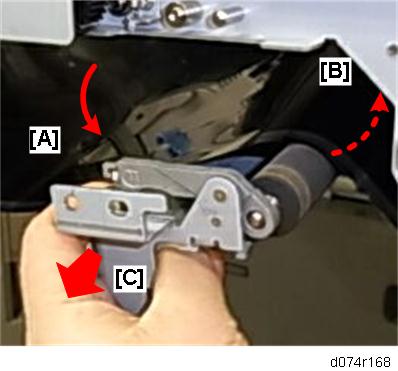

- 缓慢放低皮带张力辊组件[A], 用手托住辊的另一端。
- 取下张力辊组件[C]和张力辊.

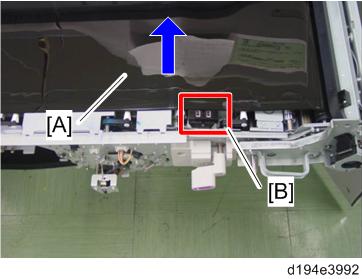

- 从非技术人员一侧小心取下ITB [A]，直到传感器[B]暴露在外。
注意
- 取ITB时，建议穿戴手套。
- 传感器暴露后不要再移动皮带。

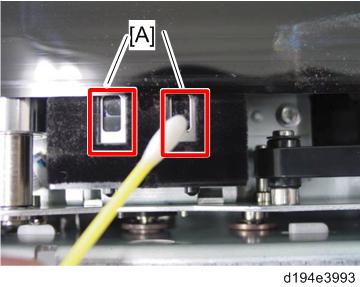

清洁转印皮带速度反馈传感器[A].
备注
- 用真空吸尘器或鼓风机除尘。
- 潮湿面部清洁传感器。用清水，不要使用酒精等溶剂。
注意
清洁ITB速度反馈传感器后- 重组ITB单元。
- 打开主电源.
- 执行以下SP
- 取下ITB清洁单元的前盖板，顺时针选择ITB清洁单元的杆，撤回清洁刮板。
- 打开前舱门，进入SP模式，执行SP2-920-001 (Steering Control Roller- Initialize Belt Position).
- 按触执行键后，关闭前舱门，运行以上SP。
- 逆时针旋转ITB清洁单元的杆，重新安装ITB清洁单元的前盖板。
执行SP2-912-001(Encoder Sn:Adj Light - Adj Light Amt).退出SP模式，关闭主电源.打开主电源，进入SP模式。执行SP2-914-1 (Encoder Sn:Get 1stPhase - Get Phases:Execut All).重置传感器。退出SP模式，关闭主电源。打开主电源开关，进入SP模式。选择SP2-915-001 (Encoder Sn Ctrl Condition - Scale FB Control Enable)并确认设置为默认"1".备注
- 如果SP2-915-001设置为"0", 再次清洁ITB速度反馈传感器.
退出SP模式，关闭主电源。打开主电源开关，进入SP模式。执行SP3-011-004 (Manual ProCon :Exe - Full MUSIC)退出SP模式。
|
