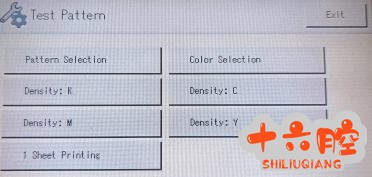

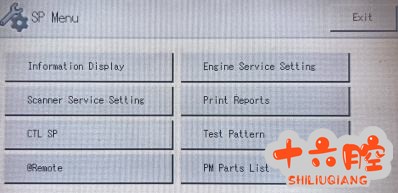

现象： 彩机出现图像问题时需要分清楚是哪个颜色通道导致的问题，如下步骤可以帮助维修员判断故障。 维修过程： 通过维修模式打印每个单色的全幅面测试图 1.进入维修模式：清除/停止---107---彩色开始 [kkpay=6]2.选择“Test Pattern”后点击“Pattern Selection”如下图

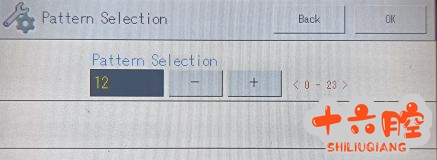

3.设置图案为“12”如下图

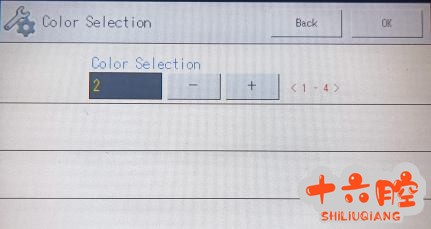

4.按“Color Selection”选择要打印的纯色（1：全色；2：品红；3：黄色；4：青色）如下图：[/kkpay]

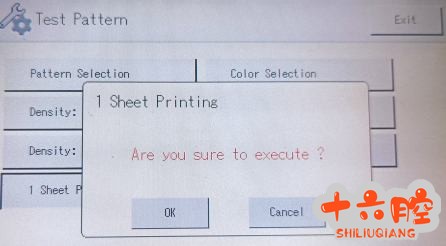

5.按“1 Sheet Printing”后会弹出确认框，请点击“OK”机器会输出你选择的纯色（本案例输出颜色为品红）

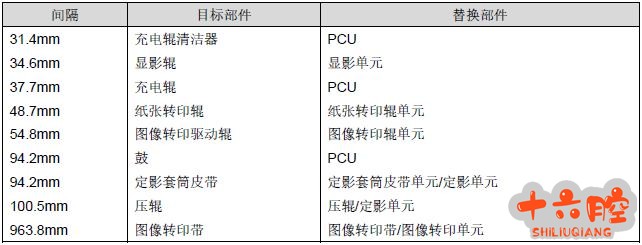

6.如果要输出黑色的纯色可以把彩色的值都置零留下“Density K”的值为15；“ColorSelection”中选1（全色），此时可以打印黑的纯色。 7.如下罗列出纯色图中不同距离的故障点可能的问题零件。
|
理光MC2000 色彩及图像问题故障判断
