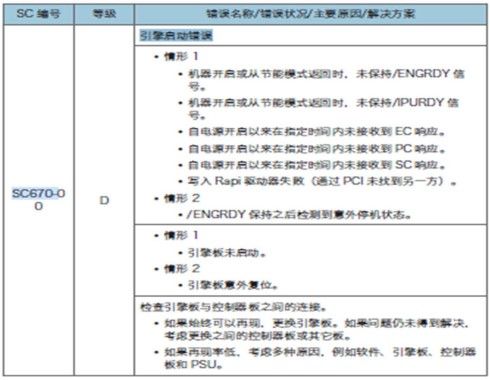

症状： Pro C5300 出代码 SC670 原因： 1：客户反应开机突然出现故障代码 SC670 ； 2：现场开机重启，可以听到后面继电器频繁断开吸合的声 音 ，机器无法进去正常打印界面，直接出现故障代码； 3：无法进去维修模式，无法查看 SP7403 最近十次故障代 码； 4：查看维修手册，该故障为引擎启动错误

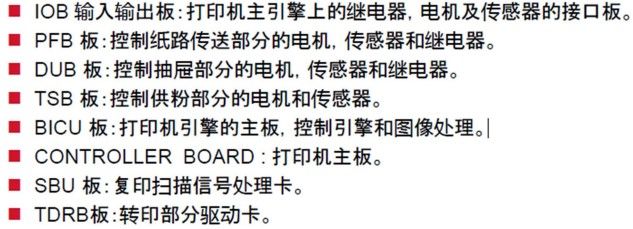

5：拔插IOB 板，BCU，PFB 板线束，故障依旧 IOB 输入输出板：打印机主引擎上的继电器，电机及传 感器的接口板。 BICU 板：打印机引擎的主板，控制引擎和图像处理。
6：拆下 IOB 板，BCU 板，PFB 板，PSU 板检查，未发现 保险，电容等电子元器件有明显问题 7：将 IOB 板，BCU 板，PFB 板，PSU 电源板依次跟旁边 ProC5300 对调测试，确认这几块电路板都无问题 8：确认相关电路板正常后，根据点点图查找 IOB 板，PFB 板，BCU 板之间的线束，IOB板 CN212---BCU 板 CN103 （编号：D1365220），IOB 板 CN213---PFB 板 CN278（编号：D1365220），将这两组 FFC 线束依次跟另一台 ProC5300 对调测试，确认 IOB板 CN213---PFB 板 CN278 这根 FFC 线束问题。
解决方案： 1：遇到电路故障时，我们先要确认电路硬件问题，如 果是电容，电阻，保险问题，我们不能只是更换这些元器件 或者更换电路板解决，我们需要找到这些元器件损坏的原 因，比如电压不稳定，接地不可靠，内部线路有短路等，只 有找到根本原因才能制定最终解决方案。 2：测试电路板不能把正常电路板拆到故障机测试，以免损 坏正常电路板 |
理光Pro C5300出现代码 SC670
