理光M C2000新机安装时青色和品红色图象异常

访客 2023年05月23日 13:02 2 0

症状：
一台M C2000新机安装时青色和品红色图像异常。

维修过程：
1、打印4个颜色的纯色样图发现问题图像只发生在青色和品红色，黑色和黄色图像正常；
2、打印过程中制造卡纸检查OPC鼓和ITB上的图像发现青色和品红色在OPC鼓上已经异常；

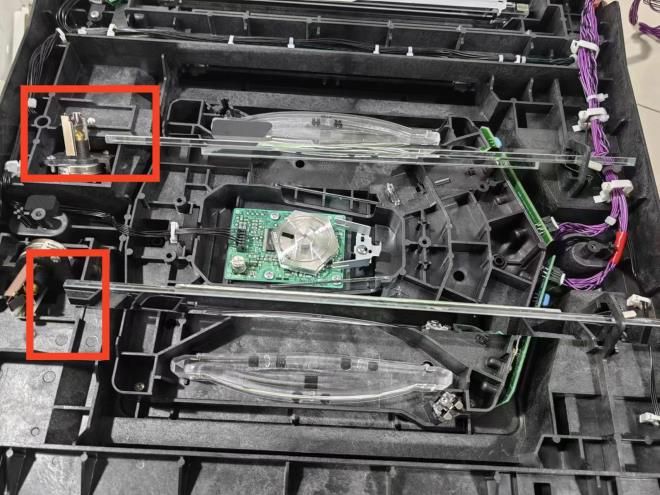

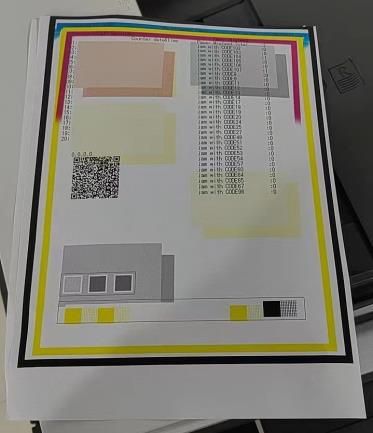

3、考虑到是新机安装，重点怀疑运输过程中导致激光单元异常。拆卸激光单元并检查内部反光镜发现青色和品红色反射镜位置异常（如图），将反光镜复位后图像恢复正常（如图）。
