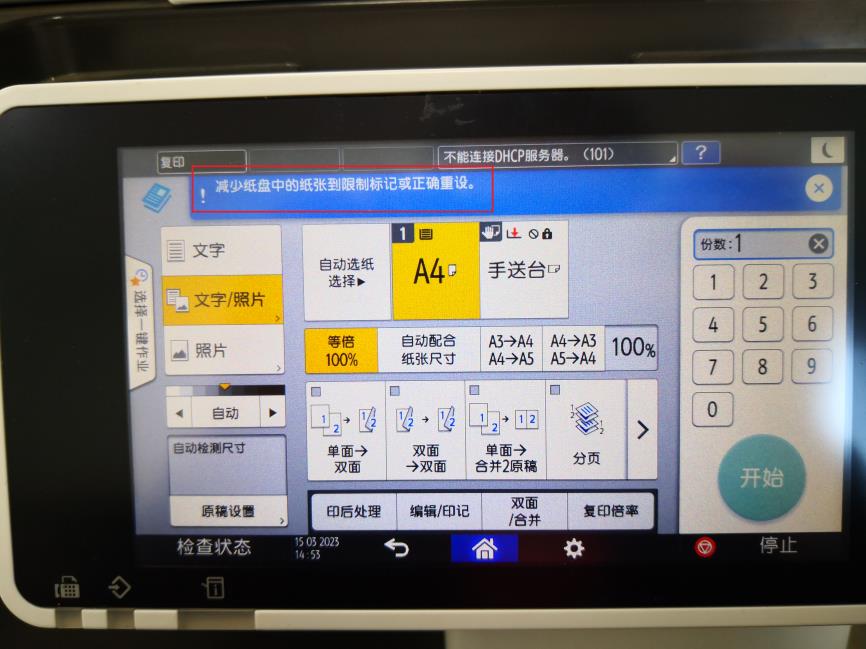

症状 机器开机后显示“减少纸盘中的纸张到限制标记或正确重设”，机器不能使用。故障见下图：
诊断过程 1) 纸盒内放置纸张未超过上限标线，检查纸盒后部升纸电机位置，未见有异物堵塞。 2) 输入检查SP5-803-024测试纸路上限传感器，上限传感器正常。 3) 输出检查SP5-804-027测试纸盘提升电机，纸盘提升电机正常。 4) 重新拔插MPU板线束插头，故障依旧。 5) 执行SP5-801内存全清，故障依旧。 [kkpay=5]6) 更换MPU板测试，故障解决。MPU见下图：
[/kkpay] |
理光IM2702开机显示“减少纸盘中的纸张”
