理光IM C4500机器运转时异响

访客 2022年11月29日 15:44 9 0

症状：
一台IM C4500机型复印/打印输出作业时异响，但输出图像品质良好。

维修过程：
1、利用SP5804对相关电机进行输出测试时发现彩色鼓电机时异响发生；
2、拆下4色PCDU单元手动检查未见阻力异常；

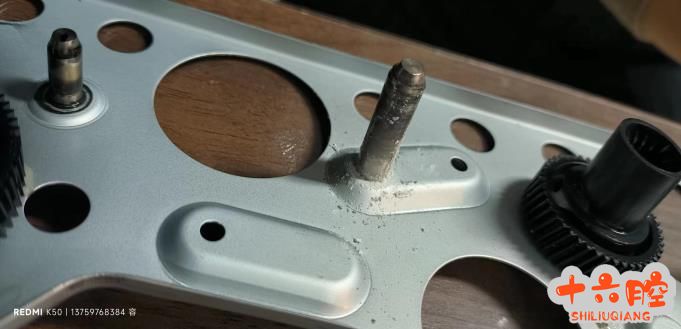

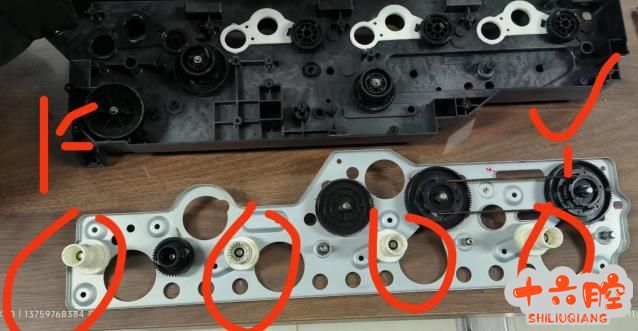

3、针对后侧驱动部进行分解检查发现附图现象：

维修结果：
仔细检查相关驱动齿轮及皮带未见异常磨损，彻底清洁齿轮内部及轴销后重新安装后测试异响消除。
