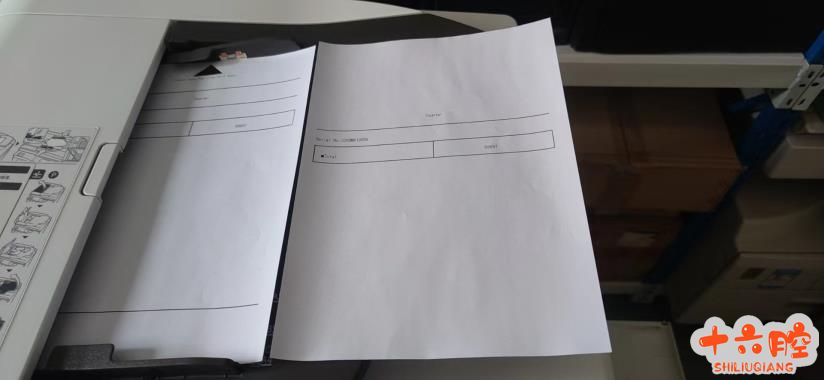

症状： 一台M 2701机器使用送稿器方式复印时图像不完整。
维修过程： 1、使用稿台方式复印图像正常； 2、该机型送稿器原稿尺寸检测分别由： 原稿宽度传感器—检测宽度；送稿器对位传感器—检测原告长度。 3、清洁送稿器对位传感器故障依旧； 4、更换送稿器原稿宽度传感器后故障排除。

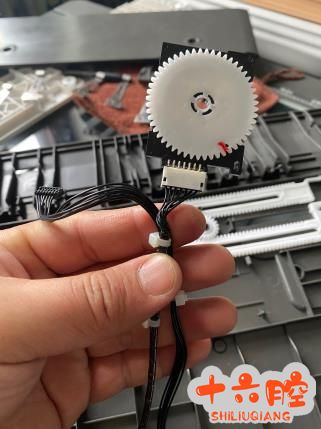

解决方案： 更换原稿宽度传感器（零件编号：AW500039）。 备注：该机型送稿器原稿宽度传感器采用“圆盘式”，安装时请务必注意正确位置： 1、首先将原稿托盘侧栏板收至“最窄”； 2、将圆盘上的小孔与驱动齿条上的小孔对齐； |
理光M 2701 送稿器复印图像不全
