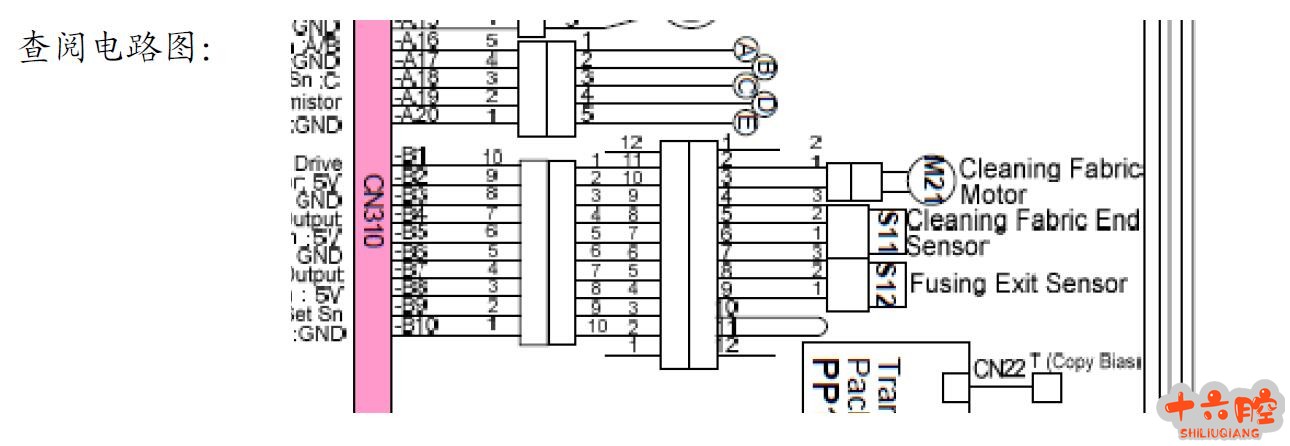

理光Pro1107ex、Pro1357ex、907、906、1106、1350定影清洁纸电机不转 症状 复印品上有散落的粉点，检查定影清洁纸，发现清洁纸不卷收，使用SP5804-34 输出测试清洁纸电机，发现清洁纸电机不转，更换清洁纸电机，更换清洁纸用完传感器，更换IO板（主板），故障依旧。 查阅电路图：

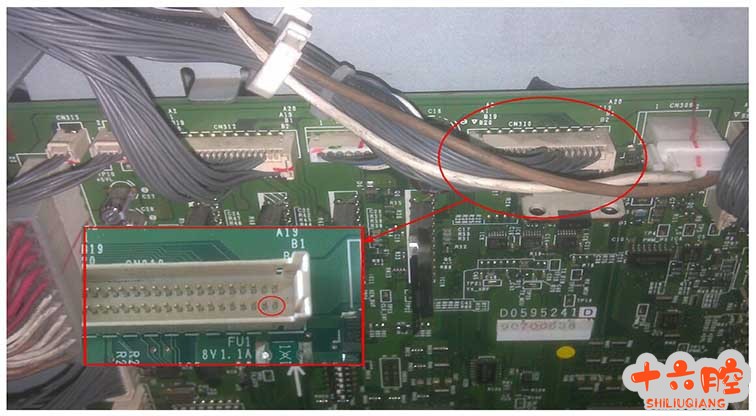

找到对应清洁纸电机插头在IOB 板的CN310 插头 B1，B2

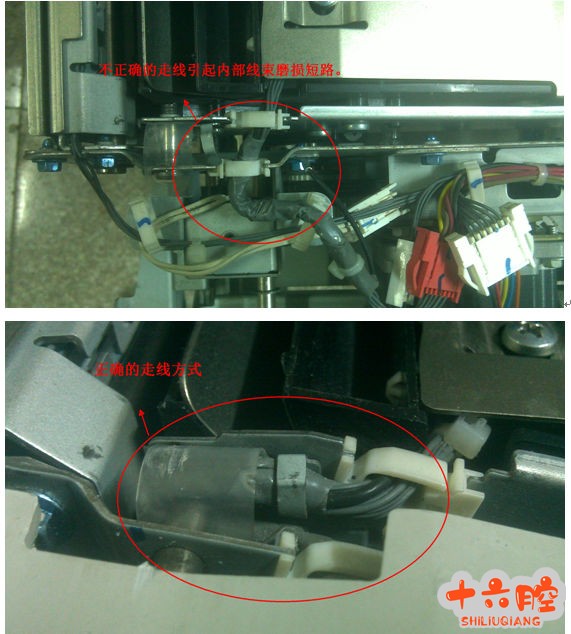

用万用表测量BI,B2 端点无5v 电压输出，由于IOB 板更换无效，复印机其他功能正常，分析可能原因应是IOB 板5V 的输出有短路地方。仔细检查IOB 板周围输出，发现双面器输出断开后，清洁纸电机正常。 原因 双面器上换面活门连接线走线方法不正确，经常开关活门上盖板时，容易拉抻线束，引起线束绝缘层磨损，从而短路。
更换破损的线束，按照正确的走线方式走线 现清洁纸电机不转的情况，主要形成原因是阻力大，电机齿轮组在高温状态下润滑油干了，转动异常，把电机损坏，产生大电流把iob板控制芯片烧坏。 解决问题： 1.更换清洁油网电机。 2.更换新的iob板（费用高）。 备注： 今天维修的这是例外，很少遇见这种问题，各位维修技术员在维修的时候一定要仔细观察以及认真测试。 |
